Kapacitív érintő kapcsoló - TTP223
100 Ft
Menny.:db

Kapacitív érintő kapcsoló - TTP223

100 Ft
Menny.:db
Cikkszám: 10-7-26
Elérhetőség: Szállítás alatt

- Feszültség: 2 – 5.5 V
- Méret: 11 x 15 mm
- Kimeneti alap jel állítás
- Válaszidő: Legfeljebb 220 ms

Leírás és Paraméterek

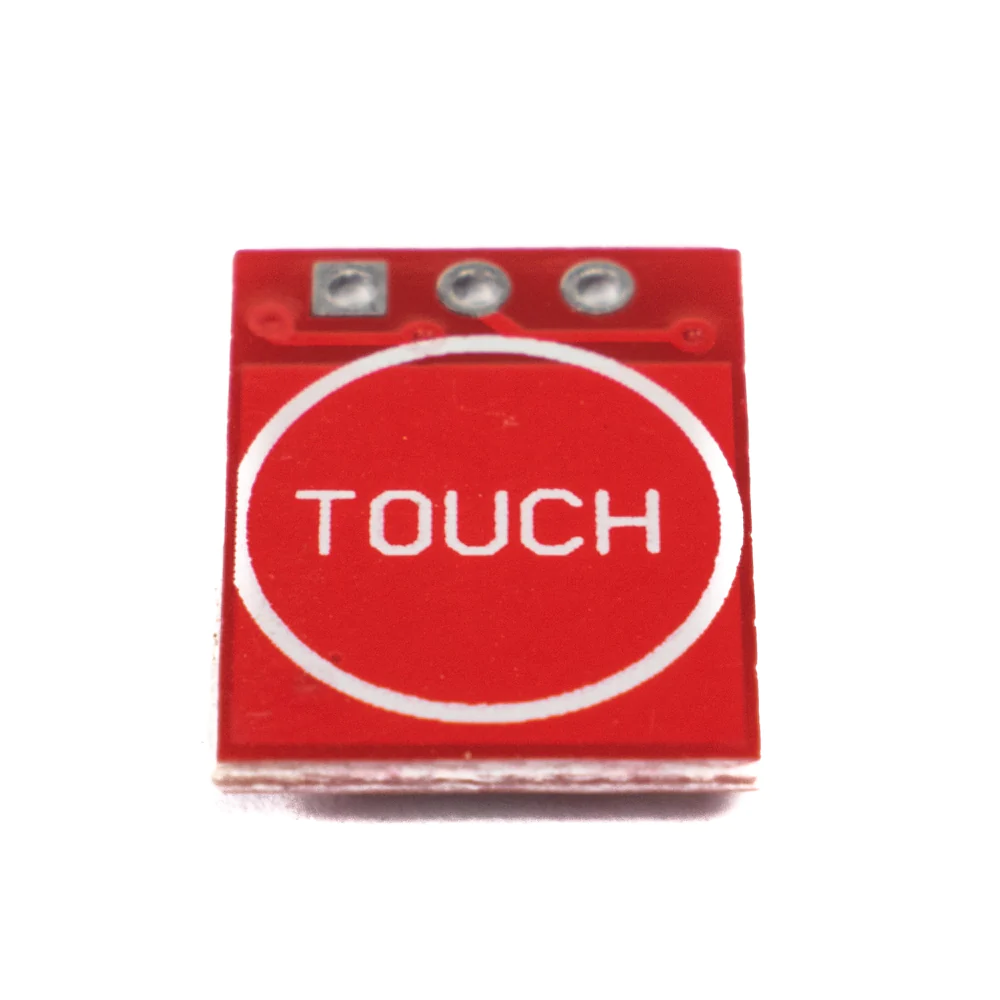

A TTP223 Érintés Érzékelő Modul egy kapacitív érintésdetektáló IC, amely egyetlen érintőgomb funkcionalitását hivatott replikálni.

A modul két forrasztatlan állító tűvel rendelkezik (A és B), amelyek lehetővé teszik a modul beállításainak finomhangolását különböző alkalmazásokhoz. Ez a rugalmasság különösen hasznos lehet, ha specifikus érzékelési távolságot vagy válaszidőt szeretnél elérni a projektedben.

A TTP223 modul széles körű alkalmazásokban használható, mint például okostelefonokban, tabletekben, és más olyan eszközökben, ahol a hagyományos mechanikus gombok helyettesítése szükséges vagy előnyös. Alacsony áramfogyasztása és egyszerű integrálhatósága miatt különösen vonzó választás lehet különböző DIY (Do It Yourself – Csináld magad) projektekben és interaktív installációkban​

A TTP223 érintésérzékelő modulon lévő A és B állító tűk lehetővé teszik a modul működési módjainak beállítását. Ezek a beállítások befolyásolják, hogy a modul hogyan reagál az érintésre. Az A és B tűk különböző kombinációi a következő működési módokat teszik lehetővé:

  1. A és B nincsenek összekötve (alapértelmezett beállítás): Ebben a módban a modul alapértelmezés szerint egy momentán (pillanatnyi) érintőgombként működik. Érintéskor a kimenet magas szintre vált, és az érintés megszűnése után visszatér az alacsony szintre.

  2. A tű össze van kötve a Vcc-vel: Ebben a módban a modul toggle (kapcsoló) módban működik. Az első érintésre a kimenet magas szintre vált és magas szinten marad, még egy érintés után visszatér az alacsony szintre. Ez lehetővé teszi, hogy egy egyszerű érintéssel be- és kikapcsolhassunk egy áramkört.

  3. B tű össze van kötve a Vcc-vel: Ez a beállítás aktiválja a modul alacsony fogyasztású módját, ami csökkenti a modul áramfogyasztását az érintésdetektálás időszakai között. Ez különösen hasznos lehet akkumulátorral működő eszközök esetén, ahol fontos a minimális energiafogyasztás.

  4. A és B tűk egyaránt össze vannak kötve a Vcc-vel: Ebben a módban a modul egy speciális működési módba lép, amely ritkábban használt. Ez a konfiguráció ritkább, és specifikus alkalmazásokhoz használható, ahol egyedi működési logikára van szükség.

Ezek a beállítások lehetővé teszik, hogy a TTP223 modult széles körű alkalmazásokhoz testre szabhassuk, attól függően, hogy milyen viselkedést szeretnénk elérni az érintésdetektálással. Az állító tűk állapotának módosítása egyszerű, csak egy jumper vagy kis vezeték szükséges az adott tű és a Vcc közötti összekötéshez.
