Leírás és Paraméterek
Jellemzők

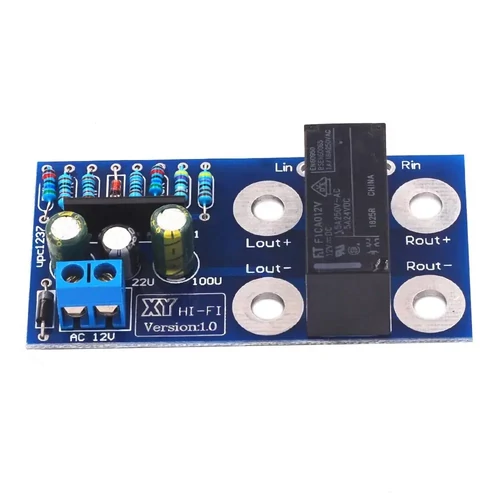

- DIY Készlet: Ez a termék egy csináld magad készlet, amely tartalmazza az összes szükséges alkatrészt az összeszereléshez. A felhasználóknak saját maguknak kell forrasztaniuk az alkatrészeket.
- Hangszóró Védelem: A készlet tartalmaz egy hangszóró védelmi áramkört, amely időzítéssel és egyenáram védelemmel látja el a hangszórókat.
- UPC1237 Chip: Az áramkör a UPC1237 chipet használja, amely egyszerű, biztonságos és megbízható kialakítású.
- Magas Minőségű Relé: Magas minőségű 5A relével rendelkezik, ami alkalmassá teszi a legtöbb erősítő áramkörhöz. A kompakt kialakítás lehetővé teszi a közvetlen beépítést a házba, helyet takarítva meg.
- Üzemi Feszültség: Az áramkör 12-16V váltakozó feszültséggel működik. Javasolt egy független tápegység használata a legjobb teljesítmény érdekében.
- Méretek: Az áramköri lap méretei 69 mm hosszú, 36 mm széles és 25 mm magas. A két hangszóró lyuk közötti távolság 25 mm.
Hibakeresési Útmutató
- Csatlakozások Ellenőrzése: Az alkatrészek forrasztása után ellenőrizze le az összes csatlakozást.
- Bekapcsolás: Kapcsolja be az áramkört. Miután a relé bekapcsol (felvesz), biztosítson egyenáramú bemenetet az elektromos áramkör teszteléséhez.
- Tesztelési Útmutató:
- Az áramköri lap bemenetén (azaz az erősítő kimenethez csatlakoztatott terminálon) adjon legalább 1,5V egyenáramú bemenetet, ekkor a relé kikapcsol (elenged). Távolítsa el az egyenáramot, és a relé újra bekapcsol (felvesz).
- Fordítsa meg az egyenáram polaritását, és tesztelje újra. A relé ismételje meg a fenti műveletet.
- Csatornák Tesztelése: Mind a bal (L), mind a jobb (R) csatornát tesztelje.
