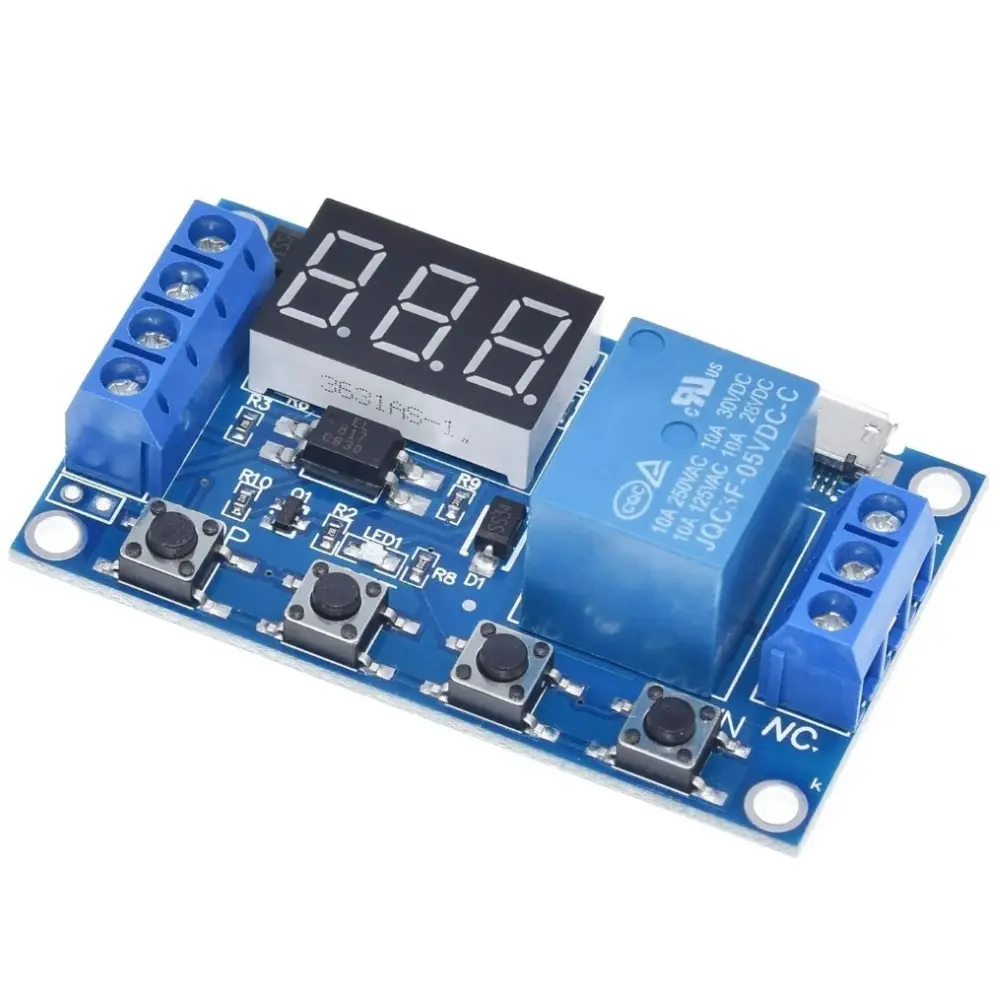

LED kijelzős időzíthető relé modul 5V/230V

Az időzíthető Relé Modul, egy sokoldalú és rendkívül funkcionális komponens, amely lehetővé teszi az elektromos eszközök pontos vezérlését. A modul digitális LED kijelzővel van felszerelve, amely megkönnyíti az időzítési funkciók beállítását és figyelemmel kísérését. Széles működési feszültségtartománya 5V-tól 30V-ig terjed, a kapcsoható feszültség 30-230 V AC és DC áram. így különböző alkalmazásokhoz is megbízhatóan és rugalmasan használható.

Főbb jellemzők:

1. Széles feszültségtartomány: 5V-tól 30V-ig terjedő működési tartomány, amely különféle elektronikai projektekhez alkalmas.
2. Digitális LED kijelző: Tiszta és fényes LED kijelző az időzítési idők könnyű beállításához és leolvasásához.
3. Állítható időzítés: Rugalmas időkésleltetési beállítások 0,1 másodperctől 999 percig, ami lehetővé teszi a működési ciklusok pontos vezérlését.
4. Ciklus mód: Folyamatos ciklikus működésre képes, ideális ismétlődő feladatokhoz.
5. Könnyű használat: Egyszerű beállítás és finomhangolás a modulon található gombok segítségével.

Felhasználási területek:

Ez a relé modul számos alkalmazáshoz tökéletes. Az egyik kiemelkedő felhasználási eset a ponthegesztő gépeknél található. Íme, hogyan javíthatja a modul egy ponthegesztő működését:

Ponthegesztő Időzítő:

A ponthegesztésben a pontos időzítés kulcsfontosságú az erős és egyenletes hegesztések eléréséhez. A 6-30V Relé Modul segítségével pontosan vezérelheti a hegesztési időt. Az időzítőn beállított késleltetési idő révén biztosíthatja, hogy a hegesztő a szükséges időtartamra aktiválódjon, ami hozzájárul a kiváló minőségű hegesztési eredményekhez.

Használati útmutató – Időzítő modul

Időtartomány

Az időzítés folyamatosan állítható:
0,1 másodperctől egészen 999 percig

Hogyan válasszuk ki az időzítési tartományt?

A mód kiválasztása után (lásd lentebb), a STOP gomb rövid megnyomásával kiválasztható a kívánt időzítési tartomány. A digitális kijelzőn megjelenő tizedesjegy helyzete határozza meg az időegységet:

• XXX → A tizedespont az egyes helyiértéken van → 1 – 999 másodperc

• XX.X → A tizedespont a tizedes helyiértéken van → 0,1 – 99,9 másodperc

• X.X.X → Minden tizedespont világít → 1 – 999 perc

Példa:
Ha 3,2 másodperces időzítést szeretne beállítani az OP paraméterhez, válassza a tizedespontot a tizedes helyre, ekkor a kijelzőn ez látható: 03.2

Paraméterek leírása

• OP: Bekapcsolási idő (relay ON)

• CL: Kikapcsolási idő (relay OFF)

• LOP: Ismétlések száma (1–999 alkalom, „---” = végtelen ciklus)

Fontos:
Ezek a paraméterek egymástól függetlenek, de minden üzemmód osztozik rajtuk. Ha például az OP értéket 5 másodpercre állította be a P1.1 módban, akkor a P1.2 módba váltva az OP továbbra is 5 másodperc lesz, hacsak nem módosítja.

Paraméterek megtekintése

A főképernyőn (kijelzőn „000” látható) a SET gomb rövid megnyomásával megjelennek a beállított értékek:

• Ha az adott mód csak OP értéket használ (pl. P1.1, P1.2, P1.3), akkor csak az OP jelenik meg.

• Ha az adott mód OP, CL és LOP paramétert is tartalmaz (pl. P3.1, P3.2), akkor mindhárom érték megjelenik egymás után.

Paraméterek beállítása – Lépésről lépésre

1. Döntse el, melyik relémódot kívánja használni.

2. A főképernyőn (alapállapotban „000” jelenik meg), nyomja meg hosszan a SET gombot (kb. 2 másodpercig), majd engedje el, ekkor belép a módválasztó felületre.

3. A FEL és LE gombokkal válassza ki a kívánt módot (P1.1 – P4).

4. Röviden nyomja meg a SET gombot: az első paraméter villogni kezd. A FEL és LE gombokkal állítsa be az értéket (hosszú nyomással gyorsabban nő/csökken).

5. A STOP gomb rövid megnyomásával állítsa be a tizedespont helyét, ezzel kiválasztva az időzítési tartományt.

6. Ismételten nyomja meg a SET gombot a következő paraméterhez.

7. Ha minden paramétert beállított, hosszan nyomja meg a SET gombot (2 másodperc), majd engedje el: a kijelzőn felvillan a beállított mód, majd visszatér a főképernyőre.

Kijelző áttekintése

• Főképernyő:

  • Ha a relé nem aktív → kijelzőn: 000 (tizedespont nélkül)

  • Ha a relé aktív → a kijelzőn megjelenik a tizedespont

• Módválasztó képernyő:

  • Hosszan nyomja meg a SET gombot a belépéshez

  • Újabb hosszan nyomással ment és kilép
