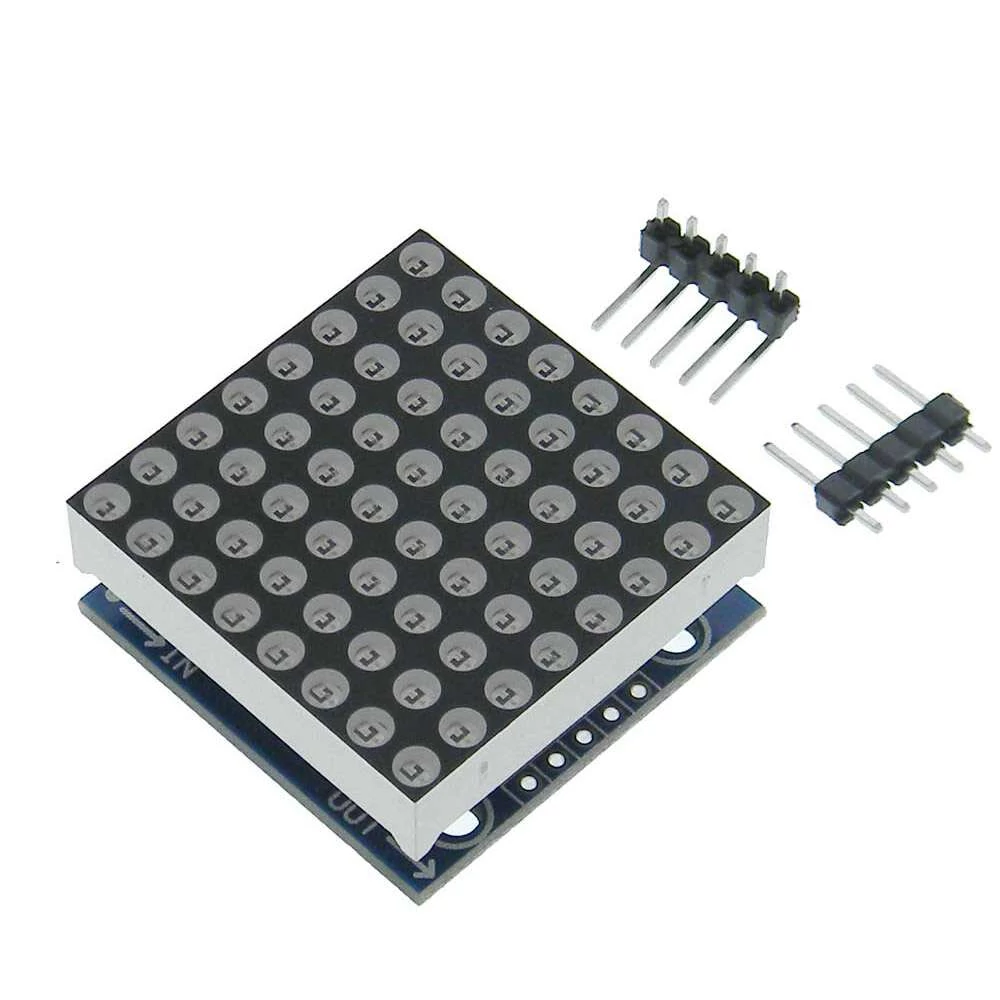

MAX7219 – Led Mátrix 8*8 /piros

A MAX7219 8×8-as LED mátrix, sokoldalú LED kijelző modul, amelyet egy MAX7219 meghajtó IC vezérel. A panel piros LED-ekkel van felszerelve, és képes számos vizuális kijelző feladat ellátására, beleértve a szöveg, számok és egyszerű grafikák megjelenítését. Az SPI interfésznek köszönhetően könnyen csatlakoztatható és vezérelhető bármilyen mikrovezérlővel, beleértve az Arduino-t is.

Jellemzők:

• LED színe: Piros
• Mátrix mérete: 8x8
• Meghajtó IC: MAX7219
• Interfész: SPI
• Működési feszültség: 5V
• Méret: 32 mm x 32 mm x 12 mm
• Csatlakozó: 5-pin header (VCC, GND, DIN, CS, CLK)

Felhasználási területek:

• Szöveges kijelzések
• Számkijelzések
• Egyszerű grafikus ábrák
• Animációk és effektusok
• Oktatási projektek

Arduino Példaprogram:

Az alábbi példa bemutatja, hogyan lehet a MAX7219 8×8-as LED mátrix modult vezérelni egy Arduino UNO segítségével. Ebben a példában az Arduino könyvtárat használjuk a LED mátrix egyszerű vezérléséhez.

Kapcsolási vázlat:

1. VCC – 5V
2. GND – GND
3. DIN – D11 (MOSI)
4. CS – D10 (SS)
5. CLK – D13 (SCK)

Példaprogram:

cpp

Kód másolása

#include // Pinok meghatározása const int DIN_PIN = 11; const int CS_PIN = 10; const int CLK_PIN = 13; // LedControl objektum létrehozása (adat, órajel, csatlakoztatás, kijelzők száma) LedControl lc = LedControl(DIN_PIN, CLK_PIN, CS_PIN, 1); void setup() { // MAX7219 inicializálása lc.shutdown(0, false); // Kijelző bekapcsolása lc.setIntensity(0, 8); // Fényerő beállítása (0-15) lc.clearDisplay(0); // Kijelző törlése } void loop() { // Példa: LED bekapcsolása a (0,0) pozícióban lc.setLed(0, 0, 0, true); delay(500); // Példa: LED kikapcsolása a (0,0) pozícióban lc.setLed(0, 0, 0, false); delay(500); // Példa: Egy átlós vonal megjelenítése for (int i = 0; i < 8; i++) { lc.setLed(0, i, i, true); delay(200); } delay(1000); lc.clearDisplay(0); // Kijelző törlése }

Ez a példaprogram bemutatja, hogyan lehet az SPI interfészen keresztül vezérelni az 8×8-as LED mátrixot egy Arduino mikrokontroller segítségével. Az LedControl könyvtár használata egyszerűvé és hatékonnyá teszi a LED-ek be- és kikapcsolását, valamint különböző minták és animációk megjelenítését.

Megjegyzés: A LedControl könyvtárat először telepíteni kell az Arduino IDE-ben. Ezt a "Library Manager"-ben lehet megtenni, ahol a LedControl könyvtárat keressük, majd telepítjük.
