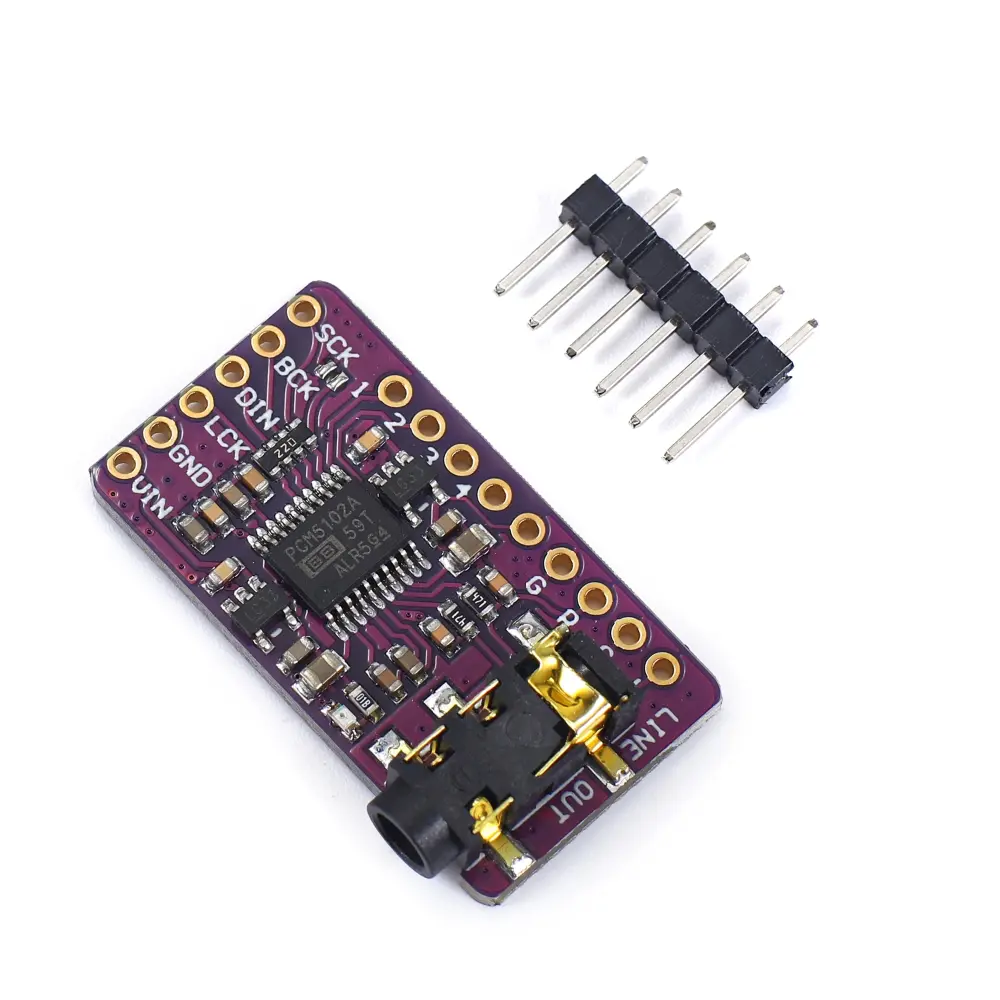

PCM5102A DAC audió dekóder modul, I2S interfésszel

A PCM5102A DAC (Digitál-Analóg Konverter) audió dekóder modul tökéletes választás mindazok számára, akik kiváló minőségű hangélményt szeretnének elérni digitális eszközeikből. Ez a kis modul egyszerűen integrálható és ideális bármely mikrovezérlős projekthez, különösen olyan platformokon, mint az Arduino, ahol a fejlesztők könnyen létrehozhatnak egy saját digitális audió rendszert. A PCM5102A a Texas Instruments által fejlesztett csúcskategóriás DAC, amely 32 bites adatokat is képes kezelni, 384 kHz-es mintavételi frekvenciával, így a hangminőség prémium szinten marad, zajok és torzítás nélkül.

Főbb Jellemzők

• Nagy felbontású digitális-analóg átalakítás: 24 bites, 192 kHz-es támogatás, amely lehetővé teszi a tiszta és részletes hangminőséget.
• Kiváló minőségű alkatrészek: Az alacsony jitterű PLL (fáziszár hurok) a digitális bemenetekhez csatlakoztatva jelentősen csökkenti a zajt, és pontosabb hangreprodukciót tesz lehetővé.
• I2S Interfész: A modul közvetlenül összekapcsolható a mikrovezérlőkkel (pl. Arduino, ESP32, Raspberry Pi) I2S protokollon keresztül, így biztosítva a könnyű adatkommunikációt.
• Rugalmas tápellátási opciók: 3.3V és 5V feszültségen is működőképes, amely bővebb kompatibilitást biztosít.
• Kis méret és egyszerű csatlakoztathatóság: A kis fizikai méretnek és a könnyű csatlakoztathatóságnak köszönhetően bármilyen hordozható vagy helytakarékos projektbe egyszerűen integrálható.

Alkalmazási Területek

• Házimozi rendszerek: Kiváló minőségű DAC-ként használva, a PCM5102A lehetővé teszi házi hifi-rendszer fejlesztését.
• Retro játékkonzolok és médiaprojektek: Kiválóan használható régi játékkonzolokhoz és médiaközpontokhoz, ahol javítani szeretnénk a hangminőséget.
• Arduino alapú audio projektek: Egyszerűen integrálható olyan projektekbe, ahol kiváló minőségű audió reprodukcióra van szükség.

I2S Interfész Használata Arduinóval

A PCM5102A modult az Arduino IDE környezetben is egyszerűen használhatjuk, különösen olyan fejlettebb mikrovezérlőkkel, mint az ESP32, amelyek beépített I2S perifériával rendelkeznek. Az alábbi példakód egy egyszerű módot mutat be arra, hogyan lehet megszólaltatni egy szinuszjelet az ESP32 használatával.

Példaprogram - Szinuszjel Generálás ESP32 használatával

cpp

Kód másolása

#include "driver/i2s.h" #define I2S_NUM (0) // I2S periféria száma #define I2S_BCK_IO (26) // Bit Clock (BCK) pin #define I2S_WS_IO (25) // Word Select (WS/LRCLK) pin #define I2S_DO_IO (22) // Data Output (DOUT) pin void setup() { // I2S konfiguráció i2s_config_t i2s_config = { .mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_TX), .sample_rate = 44100, .bits_per_sample = I2S_BITS_PER_SAMPLE_16BIT, .channel_format = I2S_CHANNEL_FMT_RIGHT_LEFT, .communication_format = I2S_COMM_FORMAT_I2S, .intr_alloc_flags = 0, .dma_buf_count = 8, .dma_buf_len = 64, .use_apll = false }; // I2S pin konfiguráció i2s_pin_config_t pin_config = { .bck_io_num = I2S_BCK_IO, .ws_io_num = I2S_WS_IO, .data_out_num = I2S_DO_IO, .data_in_num = I2S_PIN_NO_CHANGE }; // I2S periféria inicializálása i2s_driver_install(I2S_NUM, &i2s_config, 0, NULL); i2s_set_pin(I2S_NUM, &pin_config); i2s_zero_dma_buffer(I2S_NUM); } void loop() { // Szinuszjel adatok generálása const int SAMPLES = 128; int16_t samples[SAMPLES]; for (int i = 0; i < SAMPLES; i++) { samples[i] = (int16_t)(32767.0 * sin(2.0 * PI * i / SAMPLES)); } // A szinuszjel kiküldése I2S-en keresztül size_t bytes_written; i2s_write(I2S_NUM, samples, sizeof(samples), &bytes_written, portMAX_DELAY); }

A Példaprogram Magyarázata

1. I2S Konfiguráció: A i2s_config_t struktúrában meghatározzuk az I2S beállításait, mint például a mintavételi frekvencia (44100 Hz), a minta bitszélessége (16 bit), és a kommunikációs mód (Master/Transmitter).
2. Pin Beállítások: A i2s_pin_config_t segítségével beállítjuk a BCK, WS, és DOUT pin-eket az ESP32 megfelelő GPIO kivezetéseire.
3. Szinuszjel Generálása: A loop() függvényben létrehozunk egy szinuszjelet, amelyet folyamatosan kiküldünk az I2S interfészen keresztül, hogy hangot hozzunk létre.

Összegzés

A PCM5102A DAC modul egy rendkívül rugalmas és kiváló minőségű megoldás digitális-analóg audió átalakításhoz. Az I2S interfésznek köszönhetően könnyen csatlakoztatható különböző mikrovezérlőkhöz, és az Arduino környezetben való integrálása is egyszerű. A fenti példakóddal gyorsan elkezdhetjük használni ezt a modult, hogy prémium minőségű hangot állítsunk elő a projektjeinkhez.
