Leírás és Paraméterek

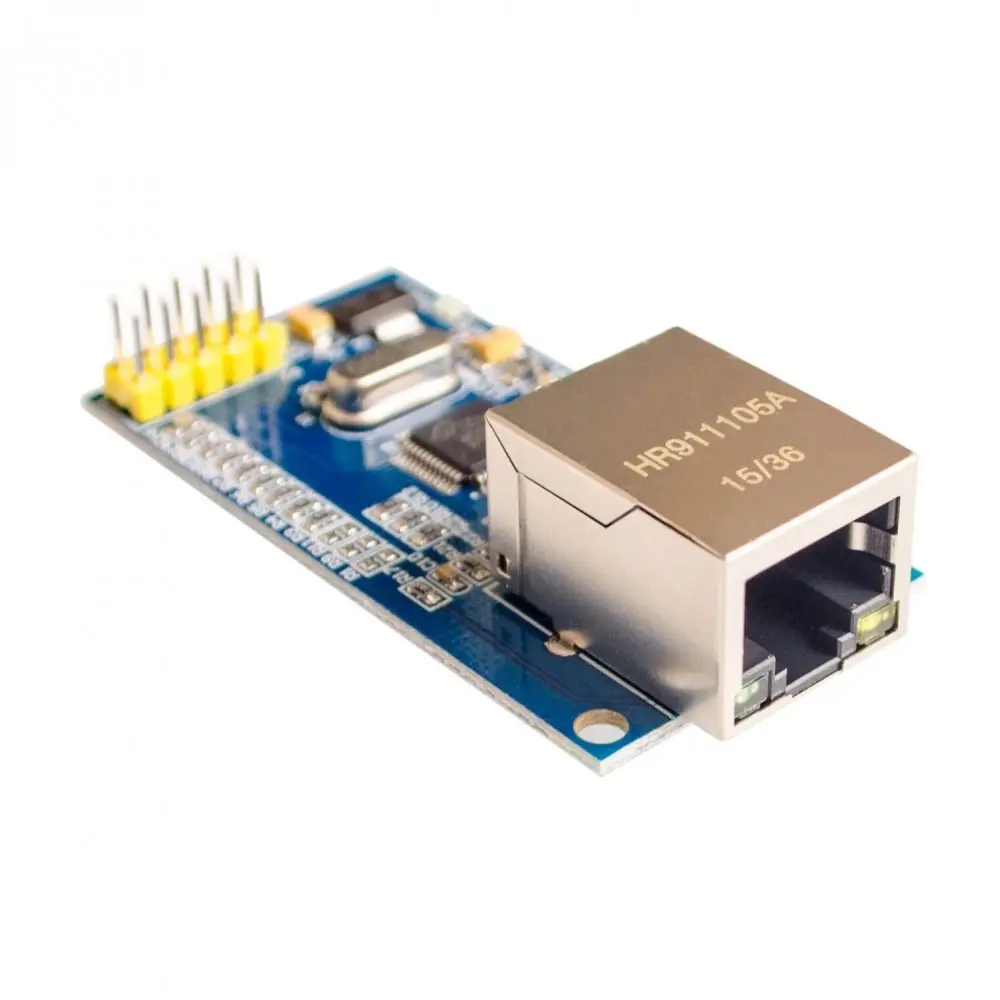

A W5500 Ethernet hálózati modul egy kiváló megoldás azok számára, akik stabil és megbízható vezetékes internetkapcsolatot szeretnének biztosítani mikrokontrolleres projektjeikhez. A modul hardveres TCP/IP stackkel rendelkezik, ami jelentősen csökkenti a mikrokontroller terhelését, és lehetővé teszi az egyszerű hálózati kommunikációt akár ESP32, STM32 vagy Arduino platformokon. Az SPI interfész segítségével gyors és hatékony adatátvitel érhető el, így a modul tökéletes választás IoT projektekhez, ipari vezérléshez és hálózati kommunikációs alkalmazásokhoz.
Főbb jellemzők és előnyök:
✔ Hardveres TCP/IP stack – csökkenti a mikrokontroller számítási terhelését
✔ 10/100 Mbps Ethernet támogatás – gyors és stabil hálózati kapcsolat
✔ SPI interfész – egyszerű csatlakozás mikrokontrollerekhez
✔ Alacsony fogyasztás – energiatakarékos működés
✔ Több csatlakozási protokoll – támogatja TCP, UDP, ICMP, IPv4, ARP, IGMP és PPPoE protokollokat
✔ Támogatott fejlesztői platformok – kompatibilis ESP32, STM32, Arduino, AVR és más mikrokontrollerekkel
W5500 Ethernet Modul Műszaki Specifikációi
| Tulajdonság | Érték |
|---|---|
| Ethernet Chip | W5500 |
| Interfész | SPI |
| Tápfeszültség | 3.3V – 5V |
| Maximális sebesség | 10/100 Mbps |
| Protokollok | TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE |
| Memória | 32 KB belső puffer |
| Csatlakozó | RJ45 (Ethernet) |
| Üzemi hőmérséklet | -40°C – +85°C |
| Méretek | 55 mm × 28 mm |
W5500 Ethernet Modul – ESP32 Bekötési Útmutató
A W5500 modul SPI interfészen keresztül csatlakozik az ESP32 mikrokontrollerhez. Az alábbi táblázat tartalmazza a szükséges bekötéseket:
| W5500 Pin | ESP32 Pin | Funkció |
|---|---|---|
| VCC | 3.3V | Tápellátás |
| GND | GND | Föld |
| MISO | GPIO19 | SPI adatok be (Master In Slave Out) |
| MOSI | GPIO23 | SPI adatok ki (Master Out Slave In) |
| SCK | GPIO18 | Órajel (SPI Clock) |
| CS (SCS) | GPIO5 | SPI Chip Select |
| RST | GPIO4 | Reset |
| INT | GPIO2 | Megszakítás (Interrupt) |
Megjegyzés: Az ESP32 modul esetén az SPI lábak rugalmasan átkonfigurálhatók, ha szükséges, de az alapértelmezett beállításokat használva ezek a lábak ajánlottak.
