Leírás és Paraméterek
Termék Jellemzők :
- A feszültség és az áramerősség numerikus vezérléssel állítható, ami kényelmes, gyors, ipari minőségű és nagy pontosságú, közvetlenül használható mérnöki projektekben.

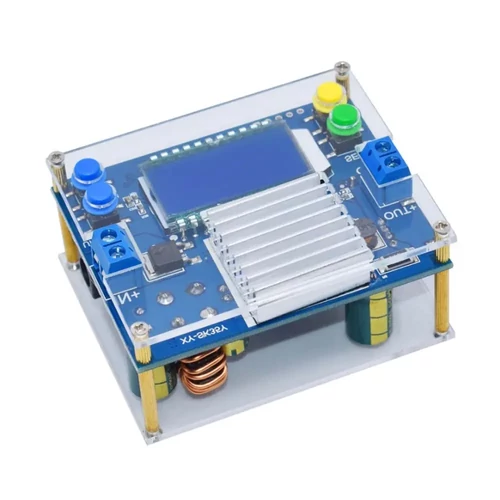

- Professzionális tápegység LCD kijelzővel, egyszerű kezelhetőséggel és közel tökéletes védelmi mechanizmussal.
- Hardver védelem: bemeneti védelem a fordított polaritás ellen, rövidzárlat védelem a kimeneti oldalon, és kimeneti védelem a visszatöltés ellen.
- Szoftver védelem: túlfeszültség védelem (OVP), túláram védelem (OCP), túlterhelés védelem (OPP), túlmelegedés védelem (OTP), bemeneti alacsony feszültség védelem (LVP).
- Az alapértelmezett szabályozó feszültség vagy állandó áramerősség érték beállítható, amely gyorsan állítható különböző alkalmazásokhoz.
- A feszültség és az áramerősség zárolható a hibás műveletek elkerülése érdekében.
Termék Paraméterek
Tulajdonság | Leírás |
---|---|
Bemeneti feszültség | DC 5.0V-30V (LVP védelem 4.7V alatt, ajánlott 7V felett használni) |
Kimeneti feszültség | DC 0.6V-30V |
Kimeneti áram | 0-4.0A |
Kimeneti teljesítmény | 35W természetes hűtéssel, 50W levegő hűtéssel |
Feszültség pontossága | ± 0.5% + 1 digit, felbontás: 0.01V, gyári kalibrációs pontosság |
Áram pontossága | ± 0.8% + 3 digit, felbontás: 0.001A, gyári kalibrációs pontosság |
Konverziós hatékonyság | kb. 88% |
Lágyindítás | Igen |
Bemeneti fordított kapcsolat védelem | Igen, fordított kapcsolat esetén nem ég ki |
Kimeneti visszatöltés védelem | Igen, közvetlenül csatlakoztatható akkumulátorhoz |
Kimeneti rövidzárlat védelem | Igen, közvetlenül rövidre zárható a kimenet |
Hőmérséklet védelem (OTP) | Igen, 100°C |
Működési frekvencia | 180 kHz |
Kezelési Útmutató
A feszültség beállítása alapértelmezés szerint az UP/DOWN gombok rövid megnyomásával történik, hosszú megnyomással gyorsan növelhető/csökkenthető. A SET gomb hosszú megnyomásával (1 másodperc) állítható az állandó áramerősség érték (áramkorlát).
CC beállítás: Az áramérték alapértelmezés szerint állítható. Az LED-ek vezérlése során az UP/DOWN gombok gyors fényerőszabályozást tesznek lehetővé.
Beállítási Felület Működése
- Tartsa lenyomva a SET gombot 3 másodpercig a beállítási felület eléréséhez.
- Az UP/DOWN gombokkal állítható a paraméter értéke, a SET gomb rövid megnyomásával váltható a beállítandó paraméter.
- Az OAH/OPH/OHP felületen az "ON/OFF" gomb rövid megnyomásával választható a funkció be- vagy kikapcsolása. Ha kikapcsolt, akkor "----" jelenik meg.
- Az OAH/OPH felületen az "ON/OFF" gomb hosszú megnyomásával választható a kapacitás tartománya.
- A beállítások elvégzése után nyomja meg hosszan a SET gombot 3 másodpercig a kilépéshez és az adatok mentéséhez.
Megjegyzés: Ha a termék védelem bekapcsol, a kimenet kikapcsol, és az LCD kijelzi a megfelelő védelmi kódot (LVP/OVP/OCP/OPP/OAH/OPH/OHP).
Zárolási Funkció
Tartsa lenyomva a SET gombot 5 másodpercig a beállított feszültség és áram zárolásához a hibás műveletek elkerülése érdekében. A zárolás feloldásához tartsa nyomva a SET gombot 5 másodpercig.
Felhasználási Tippek
- Használható közönséges feszültség emelő és csökkentő tápegységként túlfeszültség/túláram/túlterhelés/túlmelegedés/alacsony feszültség védelemmel.
- Állítsa be a feszültség értékét.
- Állítsa be az állandó áramerősség értéket (túláram védelem értékét).
- Akkumulátortöltőként használható.
- Állítsa be az akkumulátor töltési feszültségét és áramát.
- Kösse rá az akkumulátort és töltse fel.
- LED állandó áramú meghajtóként használható.
- Állítsa be a LED működési áramát és maximális feszültségét.
- Kösse rá a LED-et és tesztelje.
Funkció Részletek
- Kapacitás/energia/működési idő statisztikák: Az ON gomb megnyomása után automatikusan indul, az OFF gomb megnyomása után az előző állapot értéke jelenik meg.
- Maximális kapacitás/energia/működési idő beállítása:
- Ha az OAH/OPH funkció bekapcsol, a beállított maximális kapacitás/energia túllépése esetén a tápegység automatikusan kikapcsolja a kimenetet és villog "OAH"/"OPH".
- Ha az OHP funkció bekapcsol, a beállított maximális működési idő túllépése esetén a tápegység automatikusan kikapcsolja a kimenetet és villog "OHP".
Óvintézkedések
- A modul bemeneti VIN- kimeneti OUT- rövidre zárása tilos, különben az állandó áram funkció nem működik.
- Győződjön meg róla, hogy a tápegység teljesítménye mindig nagyobb, mint a kimeneti terhelés által igényelt teljesítmény!
- Ha a modul teljes terheléssel akar üzemelni, a bemeneti feszültségnek 8V felett kell lennie. 5V bemeneti feszültségnél a kimeneti teljesítmény kb. 15W.
- A modul bemeneti alacsony feszültség védelemmel rendelkezik, alapértelmezetten kb. 4.7V. Ha ennél alacsonyabb, a kimenet automatikusan kikapcsol, és ha magasabb, automatikusan helyreáll.
