8-Digites 7 szegmenses kijelző modul – MAX7219 LED Driver IC-vel

MAX7219 alapú 8 karakteres digitális szegmenses LED kijelző modul Arduino, STM32, AVR, Raspberry Pi rendszerekhez

Ez a MAX7219 vezérlő IC-re épülő 8 digites 7 szegmenses kijelző modul ideális választás minden olyan elektronikai projekt számára, ahol több számjegy egyidejű, jól látható megjelenítésére van szükség. Legyen szó idő, számláló, hőmérséklet, feszültség vagy bármilyen numerikus érték kijelzéséről, ez a modul megbízható, hatékony és könnyen programozható megoldást kínál.

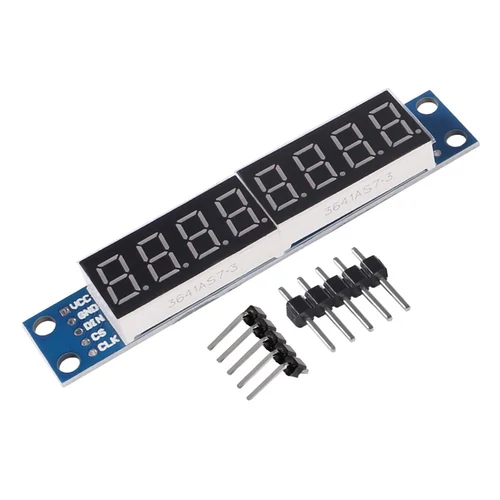

A modul 8 különálló 7 szegmenses LED kijelzőt tartalmaz, melyek soros SPI interfészen keresztül, mindössze 3 digitális I/O lábbal vezérelhetők, köszönhetően a beépített MAX7219 driver chipnek. Több modul is sorba fűzhető, így akár hosszabb karakterláncok is megjeleníthetők minimális hardveres erőforrással.

Főbb jellemzők:

• Vezérlő IC: MAX7219

• Kijelző: 8 × 7 szegmenses LED digit (piros LED-ek)

• Tápfeszültség: 5V DC

• Kommunikáció: SPI-szerű soros interfész (DIN, CS, CLK)

• Szegmensvezérlés: Egyedileg vezérelhető szegmensek és digitek

• Méret: kb. 82 × 15 × 18 mm

• Kompatibilitás: Arduino UNO/Nano, STM32, ESP32, ESP8266, Raspberry Pi, AVR, 8051

Csatlakozók:

Használati példa Arduino IDE-ben:

Az alábbi egyszerű példa bemutatja, hogyan lehet egy 8 karakterből álló számot megjeleníteni a kijelzőn az Arduino IDE segítségével a LedControl könyvtár használatával.

1️⃣ Könyvtár telepítése:

Arduino IDE-ben:
Eszközök → Könyvtárak kezelése → Keress rá: LedControl → Telepítés

2️⃣ Kód példa:

cpp

MásolásSzerkesztés

#include // LedControl(pinDIN, pinCLK, pinCS, numDevices) LedControl lc = LedControl(12, 11, 10, 1); // DIN=12, CLK=11, CS=10, 1 modul void setup() { lc.shutdown(0, false); // Kijelző bekapcsolása lc.setIntensity(0, 8); // Fényerő 0–15 (közepes) lc.clearDisplay(0); // Kijelző törlése // Szám megjelenítése: 12345678 lc.setDigit(0, 7, 1, false); // Digits: 7-től 0-ig lc.setDigit(0, 6, 2, false); lc.setDigit(0, 5, 3, false); lc.setDigit(0, 4, 4, false); lc.setDigit(0, 3, 5, false); lc.setDigit(0, 2, 6, false); lc.setDigit(0, 1, 7, false); lc.setDigit(0, 0, 8, false); } void loop() { // Nincs folyamatos frissítés ebben a példában }

Miért ajánljuk?

• Egyszerű használat, minimális I/O lábhasználat

• Rugalmas bővíthetőség (láncolható modulok)

• Tiszta, nagy fényerejű kijelzés

• Stabil SPI kommunikáció

• Kiváló támogatás Arduino és más mikrokontroller platformokon

Ez a modul elengedhetetlen eszköz, ha professzionális megjelenítést keresel Arduino vagy bármely mikrokontroller alapú projektedhez.
