Leírás és Paraméterek

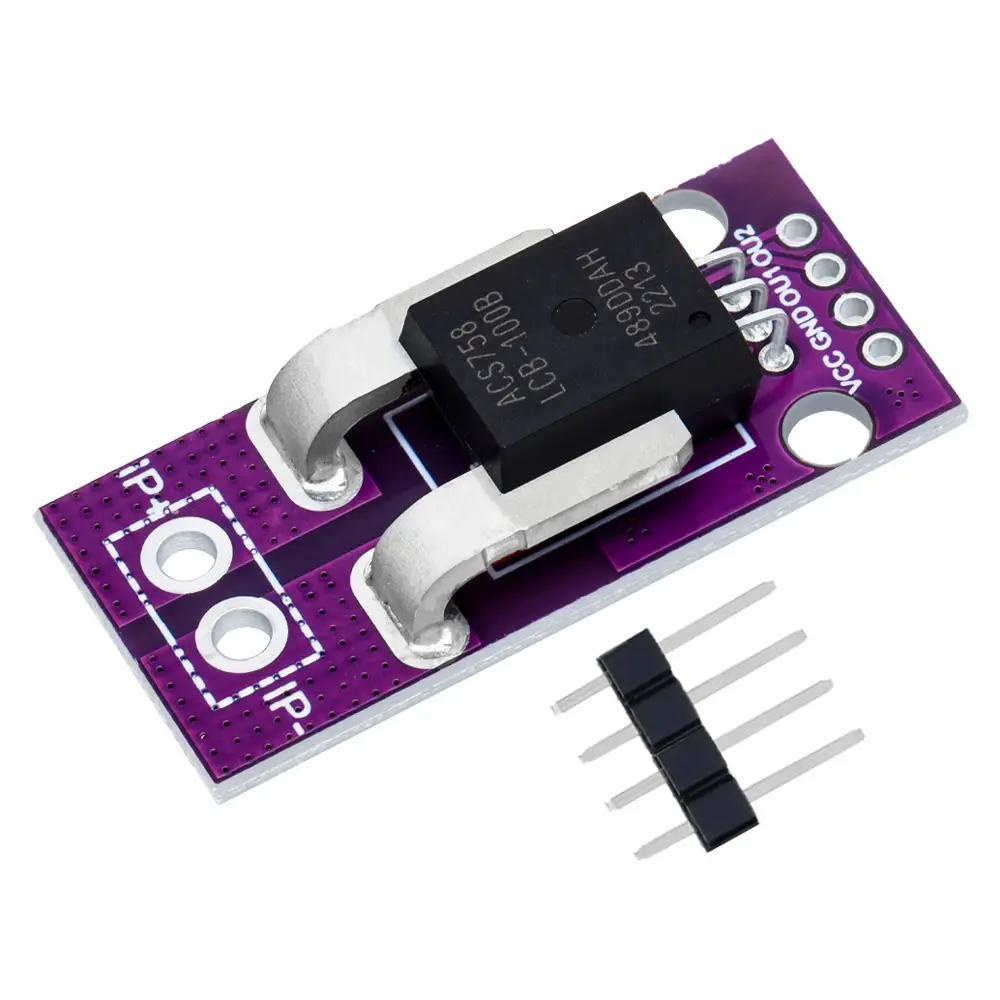

ACS754LCB-100B
A GY-754 modul 100A-es árammérő modul DC,AC áramra egyaránt.
80kHz frekvenciáig képes mérni. Az átfolyó áram a félvezetőn belül mágneses teret hoz létre. Ezt hall elem segítségével méri, így a mérendő és a mérő áramkör közt villamos csatolás nem lép fel.
-Mérhető áram: 0..100A, (AC: -100 - +100A)
-A mérési kimenet 0-5V tartományú analóg jel - mely az átfolyó árammal arányos
-Átutési szilárdság: 2.1kV
-Kimeneti feszültség: 20mV/A
-Tápfeszültség: 5V
-Áramfelvétel: 10mA
-Nonlinearitás: 1.5%
-Frekvenciatartomány: 0 - 80kHz
-Működési hőmérséklettartomány: -40 - +80 °C
