Leírás és Paraméterek

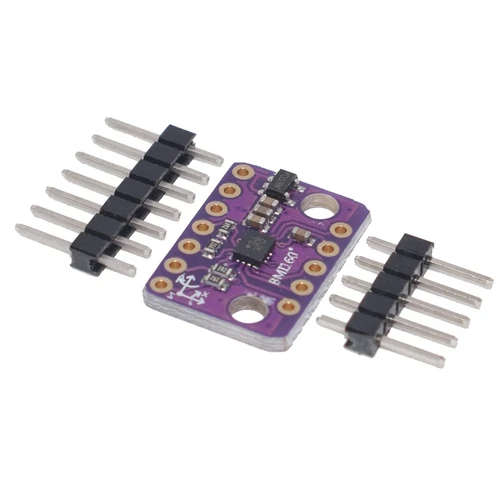

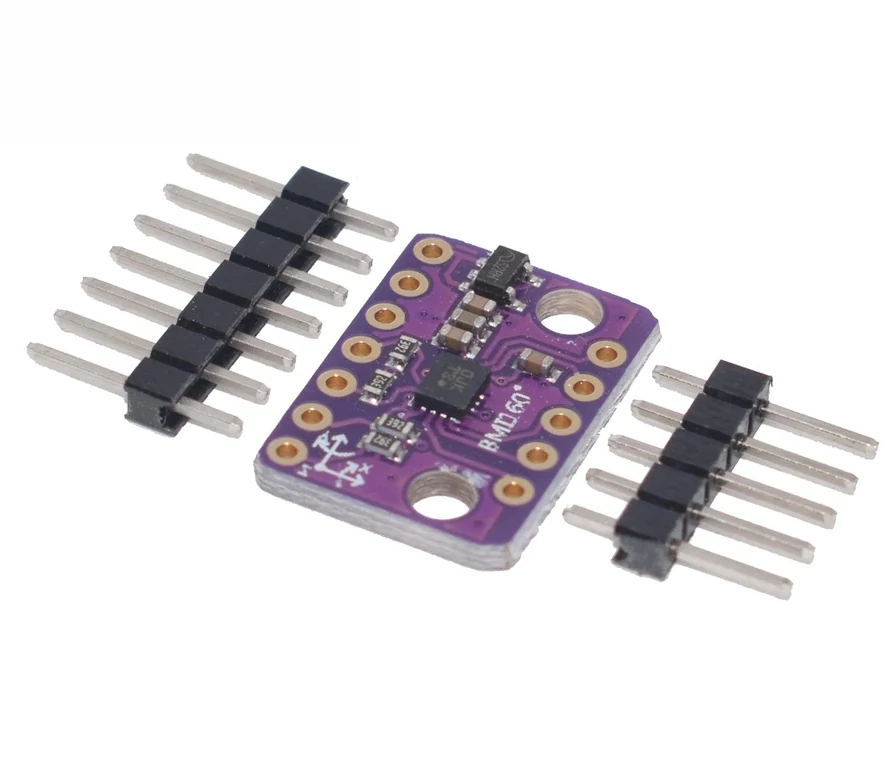

BMI160 6 giroszkóp+gyorsulás mérő, I2C,SPI
A modul a Bosch új BMI160 6 tengelyes inerciális mozgásérzékelőjét használja egy MEMS szenzorcsomagban, amely integrálja a felső 16 bites 3 tengelyes gyorsulásmérőt egy rendkívül kis teljesítményű 3 tengelyes giroszkóppal. A modul képes gyorsulási adatok (az eszköz által az X, Y és Z irányban észlelt gyorsulási értékek) és giroszkóp adatok (az eszköz X, Y és Z tengelye körüli forgási sebesség) kimenetére. Amikor a gyorsulásmérők és a giroszkópok teljes sebességű üzemmódban működnek, a tipikus energiafogyasztás olyan alacsony, mint 950μA, ami csak a piacon lévő hasonló termékek energiafogyasztásának legfeljebb 50% -a.
Az okostelefonokhoz, táblagépekhez és hordható eszközökhöz tervezett Bosch BMI160 beépített intelligens lépésszámláló algoritmust tartalmaz, amely a lépések számát közvetlenül a regisztereken keresztül olvassa fel. A beépített 3 tengelyes gyorsulás és a 3 tengelyes giroszkóp lehetővé teszi a mozgásérzékelést, például a futást és a fitneszet. A modul beépített LDO energiagazdálkodási chipje, a VIN támogatja a 3,2 ~ 6V széles feszültségellátást, külön 3.3V interfésszel is rendelkezik, kompatibilis az Arduino 3.3V és 5V vezérlő közvetlen meghajtásával.
Felhasználás:
1. Gyaloglás 2. Gyorsulás érzékelés 3. Dip mérés 4. Kijelző kapcsoló vízszintes / függőleges módban
Műszaki adatok
-Üzemi feszültség: 3,2 V - 6 V
-Áramfogyasztás: <1mA
-Interfész mód: 2,54 magasságú tűfejléc
-Gyorsítás opcionális skála: ± 2g / ± 4g / ± 8g / ± 16g
-Giroszkóp opcionális skála: ± 125 ° / s, ± 250 ° / s, ± 500 ° / s, ± 1000 ° / s, ± 2000 ° / s
-Gyorsulásmérő nulla sodródása: ± 40mg
-Giroszkóp nulla sodródás: ± 10 ° / s
-Programozható frekvencia: 25 / 32Hz ~ 1600Hz
-6D észlelés és pozícionálás
-16 bites adatkimenet
-Ütésállóság: 10 000 gx 200 μs
-2 független programozható megszakító generátor
-Beépített 1024 bájtos FIFO
-Üzemi hőmérséklet: -40 ° C ~ +85 ° C
