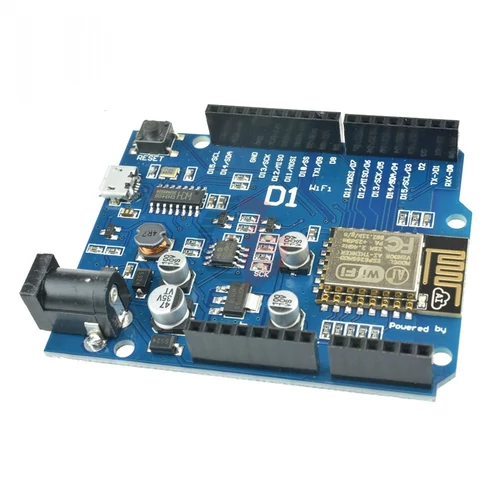

ESP 8266 Vemos d1 R3 wifi - ch3440
Micro USB található rajta alapértelmezett csatoló felületként, de a programunkat fel tudjuk töltei wifin keresztül is (OTA, OnTheAir). USB kábelt használtam, az a legegyszerűbb. A lapka üzemeltethető USB-ről valamint külső DC tápról is, a megengedett tápfeszültség 7 és 24(!) volt között van, az ajánlott 9 volt.
Az alábbi táblázatban szerepelnek a lábkiosztások, az ardu UNO-val szemben a wemosnak egyetlen analog bemenete van csak. Az IO lábak 3,3 voltosak, bizonyos ardu shieldeknél ez nem okoz problémát, de ha nem tudjuk, hogy jó-e az adott shield a WEMOS D1-hez, akkor használat előtt mindenféleképpen nézzünk utána, mielőtt a lapkánk vagy a shieldünk elromlana.
| LÁB | FUNKCIÓ | ESP-8266 LÁB |
| D0 | RX | GPIO3 |
| D1 | TX | GPIO1 |
| D2 | IO | GPIO16 |
| D3 (D15) | IO, SCL | GPIO5 |
| D4 (D14) | IO, SDA | GPIO4 |
| D5 (D13) | IO, SCK | GPIO14 |
| D6 (D12) | IO, MISO | GPIO12 |
| D7 (D11) | IO, MOSI | GPIO3 |
| D8 | IO, pull-up | GPIO0 |
| D9 | IO, pull-up, BUILTIN_LED | GPIO2 |
| D10 | IO, pull-down, SS | GPIO15 |
| A0 | analóg bemenet | A0 |
