Leírás és Paraméterek

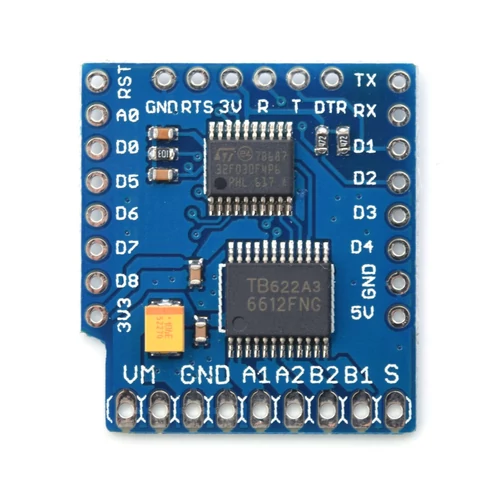

ESP D1 mini I2C motorvezérlő shield, 15 volt, 1,2A
Egyidejűleg két DC motor, vagy egy léptetőmotor meghajtására alkalmas.
TB6612 alapú vezérlővel ,I2C kommunikációval, kifejezetten ESP D1 mini-hez shieldként de használható tetszőleges mikrokontrollerrel, Arduinoval, stb...
- max feszültség : DC 15 volt
- max áram : 1,2 A
VM: Motor tápfesz +
GND: Motor tápfesz -
A1: Motor A
A2: Motor a
B2: Motor B
B1: Motor B
S: Stand by control port (In io mode)
1. Stanby control mód
- I2C mode: Control TB6612's STBY with I2C protocol
- IO mode: Control TB6612's STBY with "S" pin
2. Shield reset mód
- zárva: reset d1 mini reset gombbal
- nyitva : reset "DTR" pinnel
