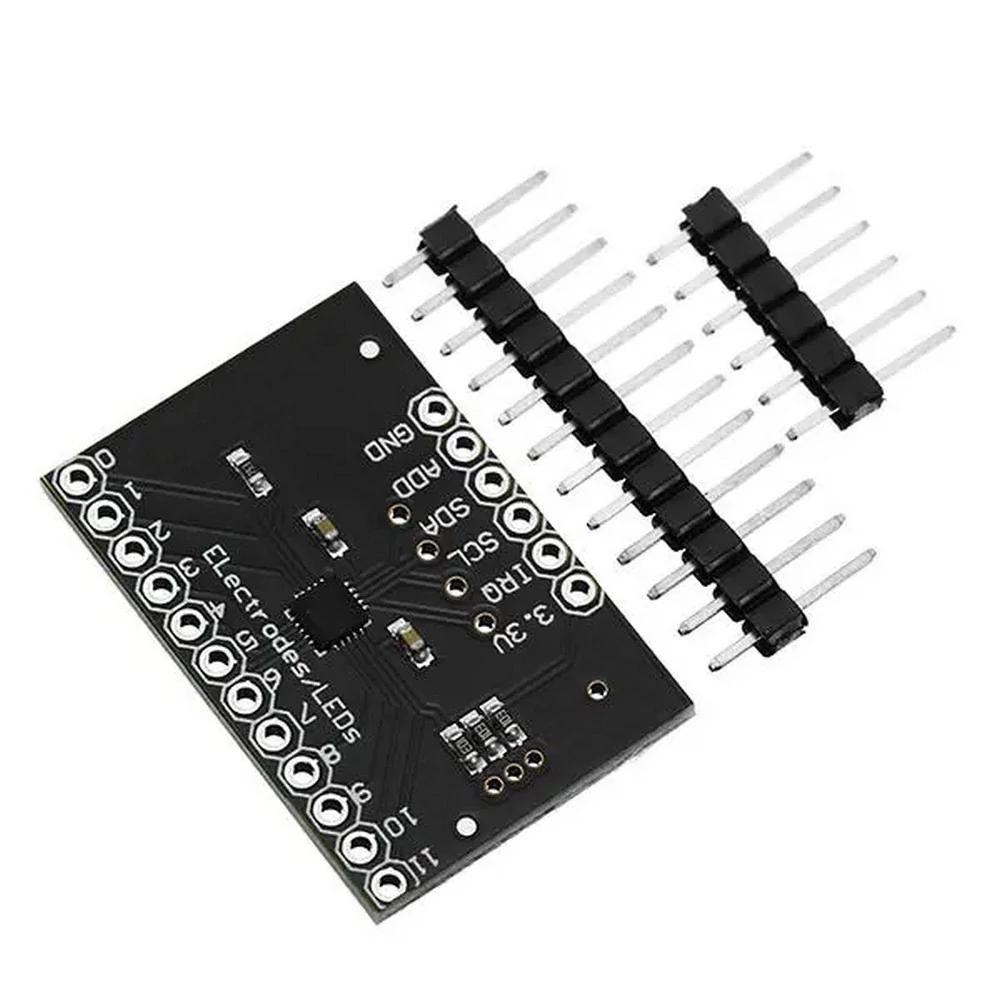

MPR121 12 csatornás kapacitív érintő érzékelő modul
Az MPR121 egy kapacitív érintésérzékelő vezérlő, amelyet egy I2C interfész hajt. A chip legfeljebb tizenkét egyedi elektródot, valamint egy szimulált tizenharmadik elektródot képes vezérelni. Az MPR121 nyolc LED-meghajtó csapot is tartalmaz. Ha ezek a csapok nincsenek elektródaként konfigurálva, felhasználhatók a LED-ek meghajtására. A deszka alján négy ugró van, amelyek mindegyike alapértelmezés szerint be van állítva (zárt). A jumperek az SDA-t, az SCL-t és a megszakítótűt 10K felhúzós ellenállásokhoz is csatlakoztatják. Ha nincs szüksége a felhúzható ellenállásokra, akkor kinyithatja a jumpereket az őket összekötő nyom elvágásával. A táblán nincs szabályozás, ezért a táplált feszültségnek 2,5 és 3,6 VDC között kell lennie. A VREG 2.5 tű és 0.1uF kondenzátoron keresztül csatlakozik a földhöz, ami azt jelenti, hogy ha nem módosítja a kártyát, akkor nem tudja működtetni az MPR121-et alacsony tápfeszültségű üzemmódban (1.71-2.75VDC).
