Leírás és Paraméterek

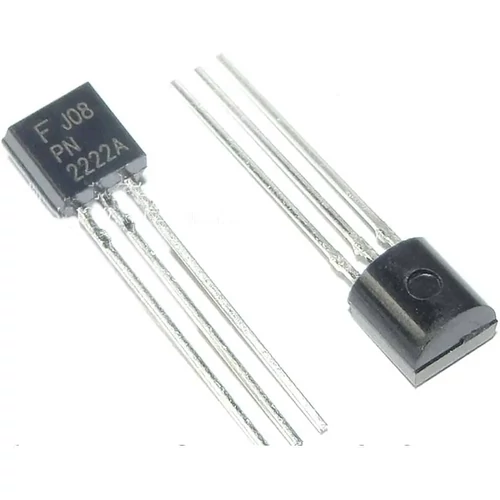

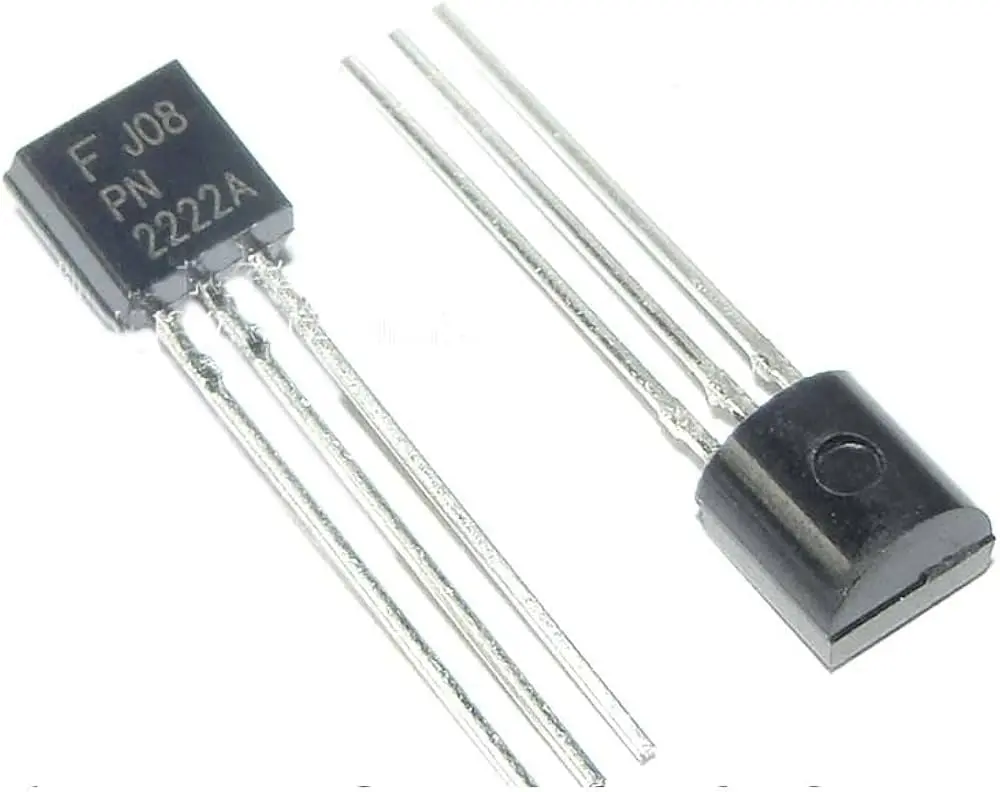

PN2222A NPN kapcsoló tranzisztor
Jellemzők:
✔ Magas áramerősség (max. 600 mA)
✔ Alacsony feszültség (max. 40 V)
✔ Általános célú kapcsolási és erősítési alkalmazásokhoz
Leírás:
A PN2222A egy NPN típusú kapcsoló tranzisztor TO-92 műanyag tokozásban. Kiválóan alkalmas általános célú kapcsolási és lineáris erősítési feladatokra. PNP komplementere a PN2907A.
Műszaki adatok:
-
Tokozás: TO-92
-
Maximális kollektor-emitter feszültség (V_CEO): 40V
-
Maximális kollektor-bázis feszültség (V_CBO): 75V
-
Maximális emitter-bázis feszültség (V_EBO): 6V
-
Maximális egyenáramú kollektoráram (I_C): 600mA
-
Csúcskollektoráram (I_CM): 800mA
-
Csúcsbázisáram (I_BM): 200mA
-
Teljesítménydiszipáció (P_tot, T_amb ≤ 25°C): 500mW
-
Tárolási hőmérséklet (T_stg): -65°C – +150°C
-
Üzemi hőmérséklet (T_amb): -65°C – +150°C
Lábkiosztás:
1 - Kollektor
2 - Bázis
3 - Emitter
Felhasználási területek:
✔ Általános kapcsolóáramkörök
✔ Kimeneti fokozatok
✔ Jel- és jelerősítő alkalmazások
