Leírás és Paraméterek
PWM jelgenerátor

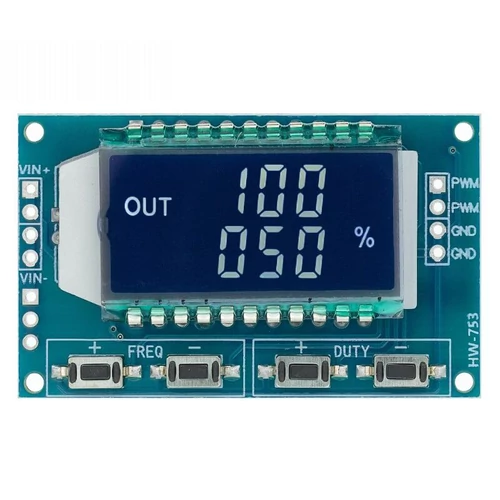

PWM jelgenerátor modul LCD kijelzővel.
- Tápfeszültség: 4-10V
- Kimeneti jelalak: Négyszögjel
- Kimeneti frekvencia: 1Hz - 150kHz
- Kitöltési tényező: 0%-100%
Frekvencia felbontás:
1Hz~999Hz között 1Hz
1.00kHz~9.99kHz között 10Hz
10.0kHz~99.9kHz között 100Hz
100kHz~150kHz között 1kHz.
Frekvencia és kitöltési tényező beállítása: mikrokapcsolóról vagy soros buszon vezérleve ( TTL, 9600 bps )
Kék LCD kijelző
Vélemények
1 értékelés
Írja meg véleményét!
2024. 08. 25.
-
Bánfi Attila
Meg vagyok elégedve ezzel az egy csatornás PWM generátorral, sokkal egyszerűbben kezelhető, mint a többcsatornás, ott körbe kell lépegetni menüben 1csat frek, 1csat kitöltöttség, 2csat frek, 2csat kitöltöttség és körbe, és csak azután állítható az érték, valamin a méréshatár is a menüben állítható. Ezen közvetlenül az állítandó paraméter + vagy - gombját kell nyomni és ha kifutunk a tartományból, akkor átlép a következőbe. Az LCD kijelző gyönyörűen kéken megvilágított. Oszcilloszkópon nézve a jelalak 100Khz-ig mintaszerűen sarkos, de 150KHz-n elég jól legömbölyített. Ami hiányzik az egy micro USB táp csatlakozó.
