Leírás és Paraméterek

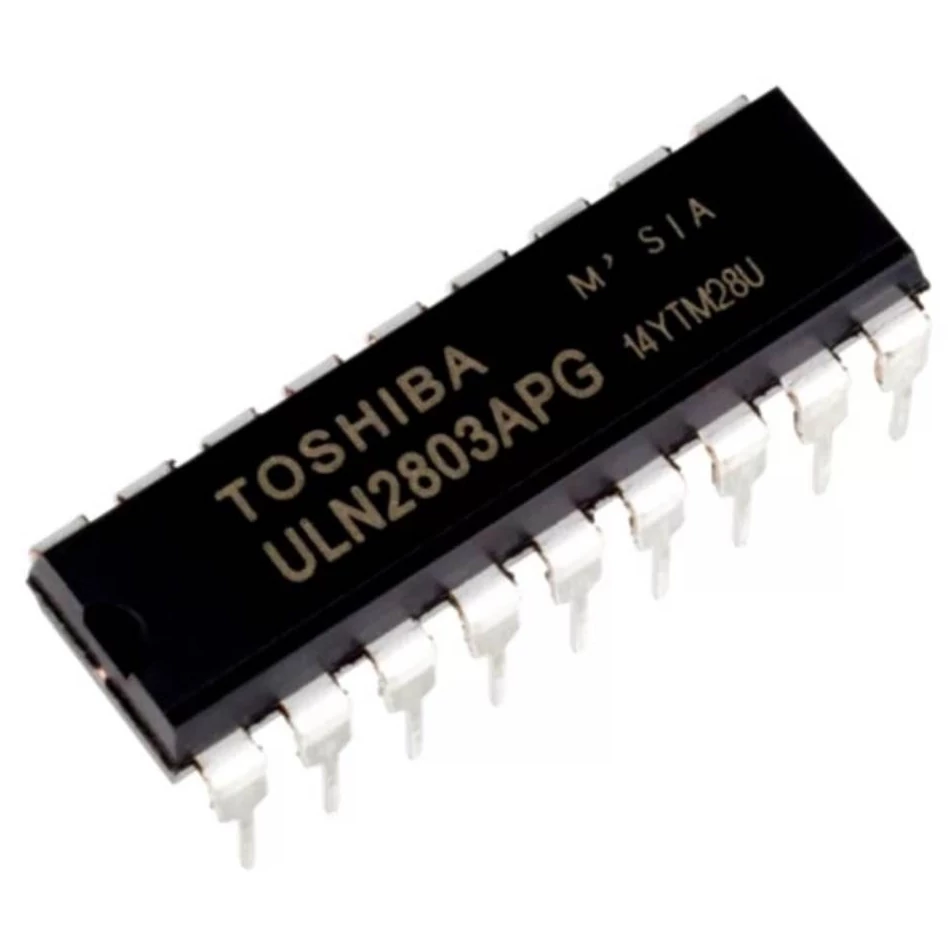

Áttekintés: A ULN2803APG egy 8 csatornás Darlington tranzisztor mező, amelyet elsősorban közepes és nagy áramú terhelések vezérlésére terveztek. Az IC minden csatornája két soros kapcsolású NPN bipoláris tranzisztort tartalmaz, amelyek nagy áramok kapcsolására alkalmasak. Minden kimeneti csatorna 500 mA áramot tud kezelni, és a bemenetek közvetlenül kompatibilisek a TTL és 5V CMOS logikai szintekkel.
A Darlington kapcsolás két bipoláris tranzisztor soros kapcsolását jelenti, amely növeli az áram-erősítést. Ebben a konfigurációban az első tranzisztor (Q1) emittere csatlakozik a második tranzisztor (Q2) bázisához, így az áramerősítésük összeadódik. Ennek eredményeként a bemeneti áram nagyon kicsi, de a kimeneti áram sokkal nagyobb lehet, mint egyetlen tranzisztor esetén.
Működési elv:
-
Bemenet: Amikor a bemeneti lábra (a Darlington pár bázisára) kis áram érkezik, az első tranzisztor (Q1) bekapcsol, és áramot enged át az emitterén keresztül a második tranzisztor (Q2) bázisára.
-
Áram erősítés: Az első tranzisztor (Q1) áramerősítése az áramot a második tranzisztor (Q2) bázisára továbbítja, amely szintén bekapcsol, és jelentős áramot enged át a kollektorán keresztül az emitter felé.
-
Kimenet: A kimeneti áram a második tranzisztor (Q2) emitterén jelenik meg, amely sokkal nagyobb, mint a bemeneti áram, mivel mindkét tranzisztor erősítése összeadódik.
Ez a kapcsolás nagy áramú terhelések vezérlésére kiválóan alkalmas, mivel a bemeneti áram kis vezérlő árammal nagy kimeneti áramot képes előállítani. A ULN2803APG IC-ben nyolc ilyen Darlington pár található, lehetővé téve, hogy egyszerre több nagy áramú eszközt, például LED mátrixokat, reléket vagy motorokat vezéreljünk.
Jellemzők:
- 8 Darlington tranzisztor páros egy IC-ben
- 500 mA csatornánkénti kimeneti áram
- 50V-os maximális kimeneti feszültség
- Bemeneti logikai szintek kompatibilisek a TTL és 5V CMOS logikai családokkal
- Beépített clamp diódák induktív terhelések elnyomására
- Tokozás DIP-18
