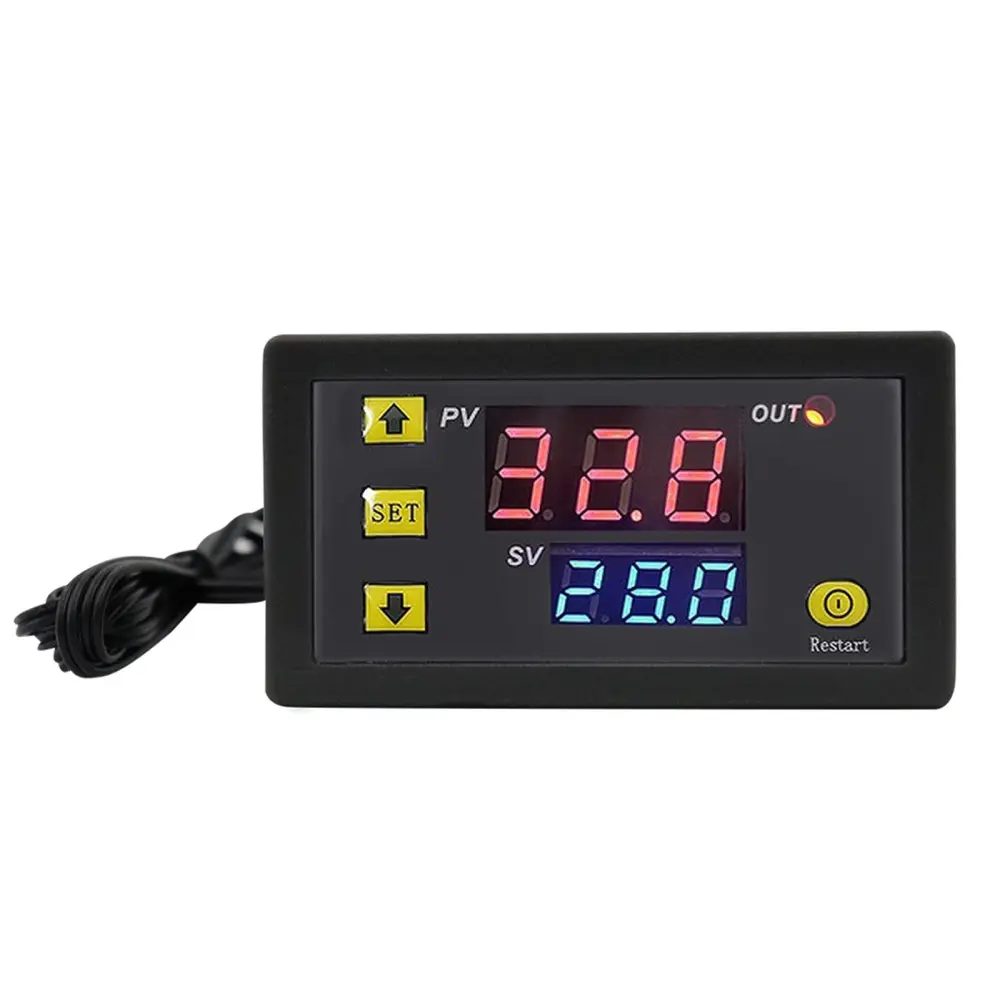

W3230 Termosztát 12 voltos

W3230 Digitális Hőmérséklet‐szabályozó – 12 V DC

A W3230 kompakt, mégis nagy teljesítményű digitális termosztát ideális megoldás fűtési és hűtési rendszerek precíz szabályozására – legyen szó akváriumról, kazánvezérlésről, inkubátorról vagy hűtőláda vezérléséről.

Főbb jellemzők

• Tápfeszültség: DC 12 V (vagy AC 110–220 V)

• Mérési és szabályozási tartomány: –55 °C…+120 °C

• Pontosság: ±0,1 °C

• Kimenet: 1× 20 A relé (max. 14 V DC / 125 V AC)

• Működési módok: fűtés (H), hűtés (C)

• Hiszterézis beállítás: 0,1 °C…15 °C

• Késleltetés: 0…10 perc (P5)

• Hőmérsékletkorrekció: –7,0…+7,0 °C (P4)

• Beállítható felső és alsó korlát: P2 és P3

• Mentés kikapcsoláskor: P7 funkció

• Védőburkolat és nagy, könnyen olvasható LED kijelző

Lépésről lépésre: beüzemelés és beállítás

1. Csatlakoztatás

   • Kösd a termosztátot a 12 V-os tápegységhez, és a vezérelni kívánt fűtő / hűtő berendezés reléoldalához.

   • A bekapcsolás után a kijelzőn a környezeti hőmérséklet jelenik meg.

2. Célhőmérséklet beállítása

   1. Nyomd meg egyszer a SET gombot – a kijelzett hőmérséklet villogni kezd.

   2. A + és – gombokkal állítsd be a kívánt értéket (hosszan nyomva gyorsabb a növelés/csökkentés).

   3. Nyomd meg újra a SET gombot a megerősítéshez – a villogás megszűnik, és a termosztát a beállításnak megfelelően vezérli a relét.

3. Működési mód (P0) – Fűtés vagy hűtés

   1. Tartsd lenyomva a SET gombot 5 másodpercig, amíg megjelenik a P0.

   2. Nyomd meg a SET gombot a módválasztáshoz, majd a +/​**–** gombokkal válassz:

      • H (Heating) = fűtés

      • C (Cooling) = hűtés

   3. SET megnyomása visszalép, vagy 10 másodperc inaktivitás automatikusan kilép és ment.

4. Hiszterézis beállítása (P1)

   1. Hosszan nyomd SET (5 s) → „P0” → +/​**–** → P1.

   2. Nyomd SET → állítsd be 0,1…15 °C között a hőmérséklet‐különbséget.

   3. SET vagy 10 s inaktivitás → mentés.

   Példa hűtésre: Beállított érték 25 °C, hiszterézis 2 °C → relé zár 25 °C-nál, nyit 23 °C-nál, így a hőmérséklet nem emelkedik 25 °C fölé.

5. Maximális beállítható hőmérséklet (P2)

   1. SET (5 s) → +/​**–** → P2 → SET.

   2. +/​**–**: legefeljebb 110 °C-ig állítható a felső korlát.

   3. SET vagy 10 s után ment.

6. Minimális beállítható hőmérséklet (P3)

   1. SET (5 s) → +/​**–** → P3 → SET.

   2. +/​**–**: legfeljebb –50 °C-ig állítható az alsó korlát.

   3. SET vagy 10 s után ment.

7. Hőmérséklet-korrekció (P4)

   1. SET (5 s) → +/​**–** → P4 → SET.

   2. +/​**–**: –7,0…+7,0 °C között kompenzáció.

   3. SET vagy 10 s után ment.

8. Indítási késleltetés beállítása (P5)

   1. SET (5 s) → +/​**–** → P5 → SET.

   2. +/​**–**: 0…10 perc késleltetés (0 = nincs késleltetés).

   3. SET vagy 10 s után ment.

   • A késleltetés védi a kompresszort vagy fűtőbetétet az ismételt indítás okozta stressztől.

9. Beállítások mentése kikapcsoláskor (P7)

   • Hosszan SET (5 s) → +/​**–** → P7 → SET → ON/OFF.

   • ON = utolsó beállítások megőrzése áramtalanítás után.

10. Gyári visszaállítás

    • Áramtalanított állapotban tartsd lenyomva egyszerre a + és – gombot, majd kapcsold be a tápot.

    • A készülék összes paramétere visszaáll gyári értékre.

Hibaüzenetek és jelzések

• LED‑lámpa

  • Villog: indítási késleltetés alatt áll a relé

  • Folyamatosan világít: relé zárva, berendezés működik

• Kijelző üzenetek

  • LL: szenzor szakadt; ellenőrizd a csatlakozást

  • HH: mérési tartományon kívül; relé automatikusan nyit

  • ---: túlhőmérsékleti riasztás
