Leírás és Paraméterek
A KIJELZŐ MELLITI FEHÉR CSATLAKOZÓK NINCSENEK BEKÖTVE!

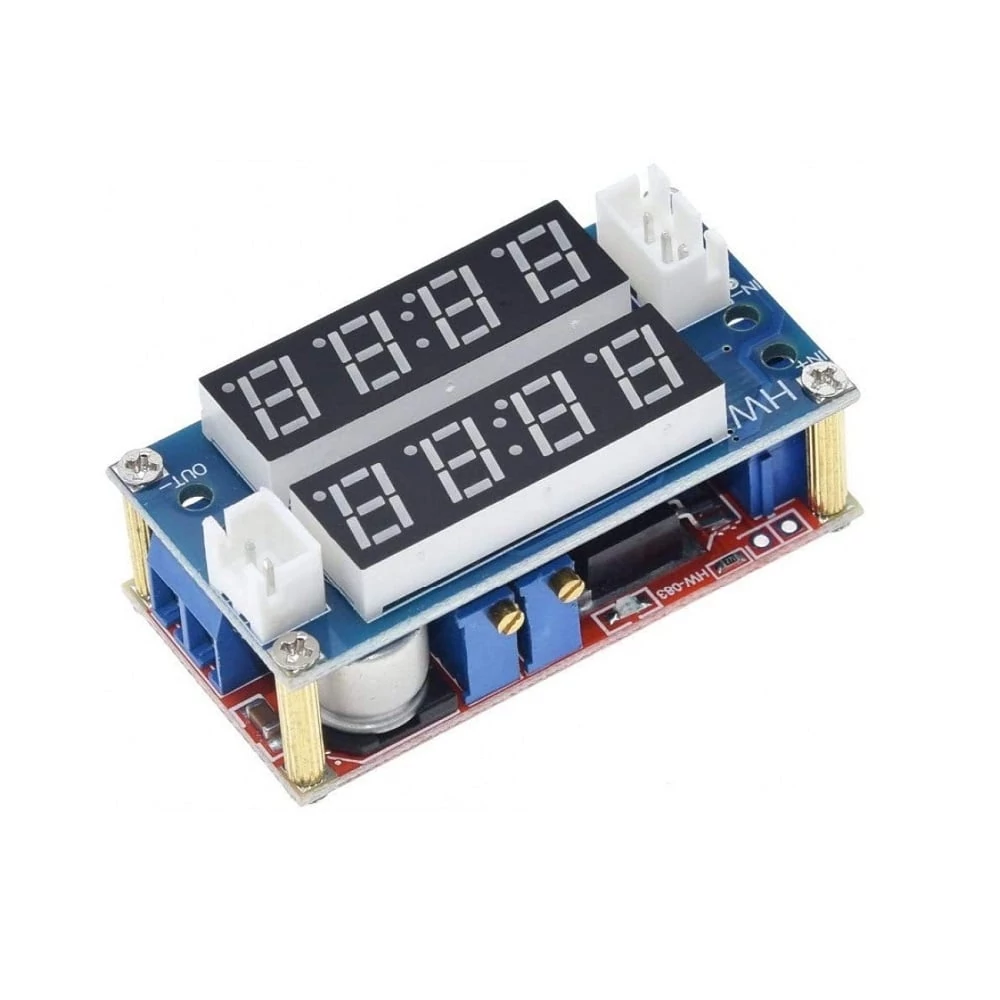

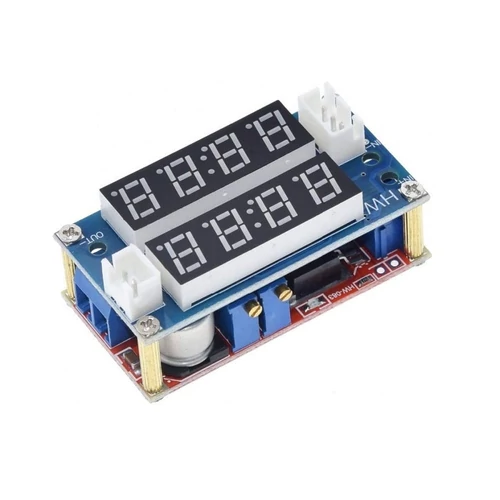

XL4015 5A Változtatható Feszültség- és Áramléptető Modul LED Kijelzővel kimeneti feszültség- és áramkorlátozás állítást kínál egy kompakt modulban, beépített kijelzővel. Ez a kompakt DC-DC modul egy állítható XL4015 alapú feszültségcsökkentő (buck) konverter, amely áramkorlátozás állítással rendelkezik, valamint egy kiegészítő panellel, amely megjeleníti a kimeneti feszültséget és áramot. Ez kényelmessé teszi számos alkalmazáshoz, például akkumulátorok töltésére, állandó áramú LED meghajtóként vagy kisméretű állítható tápegységként áramkorlátozással.
A modul bemeneti feszültsége 5V – 30V, kimeneti feszültsége 0,8V – 29V, és maximum 5A áramot biztosít. A modul kényelmesen működik 1,5A áramerősségen, és javasolt 3A körülire korlátozni, hacsak nincs biztosítva légáramlás a modul hűtéséhez.
Jellemzők:
- Beépített kijelző a kimeneti feszültség és áram számára
- Kimeneti feszültség állítás és kimeneti áramkorlát állítás
- Kimeneti áram akár 5A hűtéssel, 3A hűtés nélkül
- Bemeneti feszültségtartomány 5 – 30V, kimeneti feszültségtartomány 0,8 – 29V
- Magas hatékonyság: A modul akár 95%-os hatékonyságot kínáló chipeket használ, és képes 5A áramra.
- A bemeneti és kimeneti feszültség közötti különbség 1V, a minimális kimeneti feszültség 0,8V.
- Ez a modul állítható feszültségcsökkentő modul. A kimeneti feszültség a modulon lévő kék állítható ellenállás segítségével változtatható.
- A modul IN- (bemenet negatív), IN+ (bemenet pozitív), OUT- (kimenet negatív) és OUT+ (kimenet pozitív) csatlakozóit helyesen kell bekötni, ellenkező esetben a modul meghibásodhat.
Specifikációk:
- Modell: XL4015 kijelzővel
- Bemeneti feszültség: 5V-30V
- Kimeneti feszültség: 0,8V-29V
- Kimeneti áram: 3A (légáramlás nélkül), 5A ( hűtéssel)
- Átalakítási hatékonyság: 95% (legmagasabb)
- Kapcsolási frekvencia: 300KHz
- Bemeneti impedancia: 50 milliohm
- Kimeneti hullámosság: 50mV (max) 20M sávszélességgel
- Terhelési szabályozás: ± 0,5%
- Feszültség szabályozás: ± 2,5%
- Üzemi hőmérséklet: -40 ℃ - +85 ℃
- Hosszúság: 52 mm
- Szélesség: 27 mm
- Magasság: 21 mm
- Tömeg: 80 g
