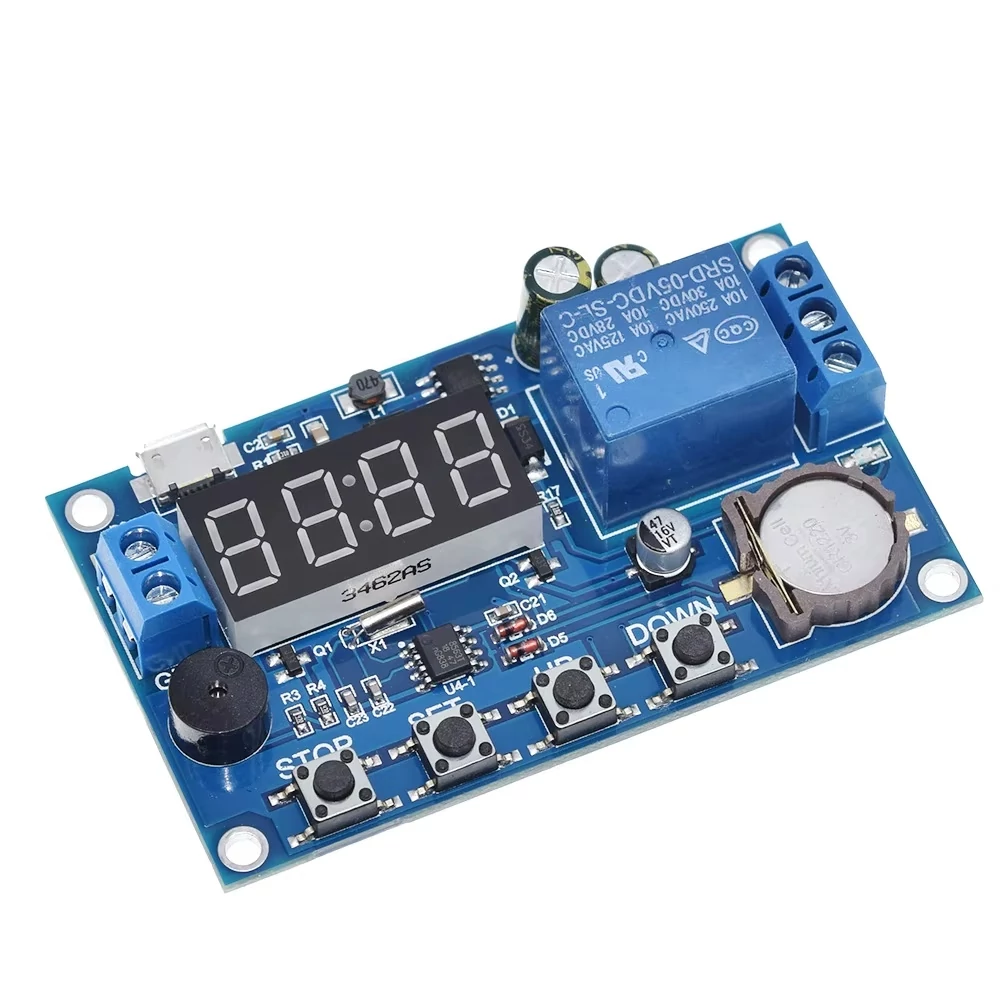

XY-BJ Valós Idejű Időzítő Relémodul

CR1220 gombelem nem része a terméknek!

Az XY-BJ időzítő relémodul egy fejlett vezérlőeszköz, amely számos időzítési és késleltetési feladat elvégzésére alkalmas. Széles tápfeszültség-tartományával, többféle üzemmódjával és rugalmas időzítési lehetőségeivel ideális választás otthoni, ipari, és hobbiprojektekhez.

Üzemmódok bemutatása:

• OPE: Relé bekapcsolási időpont.
• CLE: Relé kikapcsolási időpont.
• Időszakok: PE-1 ~ PE-5, 5 különböző időszak (az OPE-től a CLE-ig tart).
• ----: Funkció letiltása.

Üzemmódok:

1. P-1: A relé minden nap az OPE időpontra bekapcsol, és a CLE időpontban kikapcsol vagy impulzust ad.
2. P-2: Egy adott napot beállítva a relé az OPE időpontban bekapcsol, a CLE időpontban pedig kikapcsol vagy impulzust ad.
3. P-3: Havi dátum alapján működik: az OPE időpontban bekapcsol, a CLE időpontban kikapcsol vagy impulzust ad.
4. P-4: Egy időintervallumot (dátum 1-től dátum 2-ig) beállítva a relé minden nap az OPE időpontban indul, és a CLE időpontban áll le.
5. P-5: Hasonló a P-4-hez, de a hónapot nem lehet beállítani.

Idő beállítása:

1. A fő felületen nyomja meg hosszan a DOWN gombot.
2. 1. lépés: Válassza ki az időszakot (PE-1 ~ PE-5) az UP és DOWN gombokkal.
3. 2. lépés: Nyomja meg a SET gombot, és válasszon üzemmódot (P-1 ~ P-5 vagy "----").
4. 3. lépés: Az üzemmód kiválasztása után lépjen az időszak beállítási felületére. Állítsa be az OPE, CLE, és dAE értékeket.
5. 4. lépés: A beállítások mentéséhez tartsa lenyomva a SET gombot 2 másodpercig. Ha a beállítások érvénytelenek, az "ERR" hibaüzenet jelenik meg.

Kiegészítő funkciók:

• Egyedi időszakok: Minden időszak külön beállítható.
• Kimeneti módok:
  • OUT1: Az OPE időpontban bekapcsol, a CLE időpontban kikapcsol.
  • OUT2: 1 másodperces impulzus a kezdő vagy végpontban.
• Csengési módok:
  • BLL0: Csengés letiltva.
  • BLL1: Csengés engedélyezve.

STOP gomb funkciói:

• Relé engedélyezése:
  • ON: Relé bekapcsolása.
  • OFF: Relé kikapcsolása.
• Alvó mód:
  • C-P alvó mód: 5 perc inaktivitás után a kijelző kikapcsol.
  • O-d normál mód: A kijelző folyamatosan aktív.
