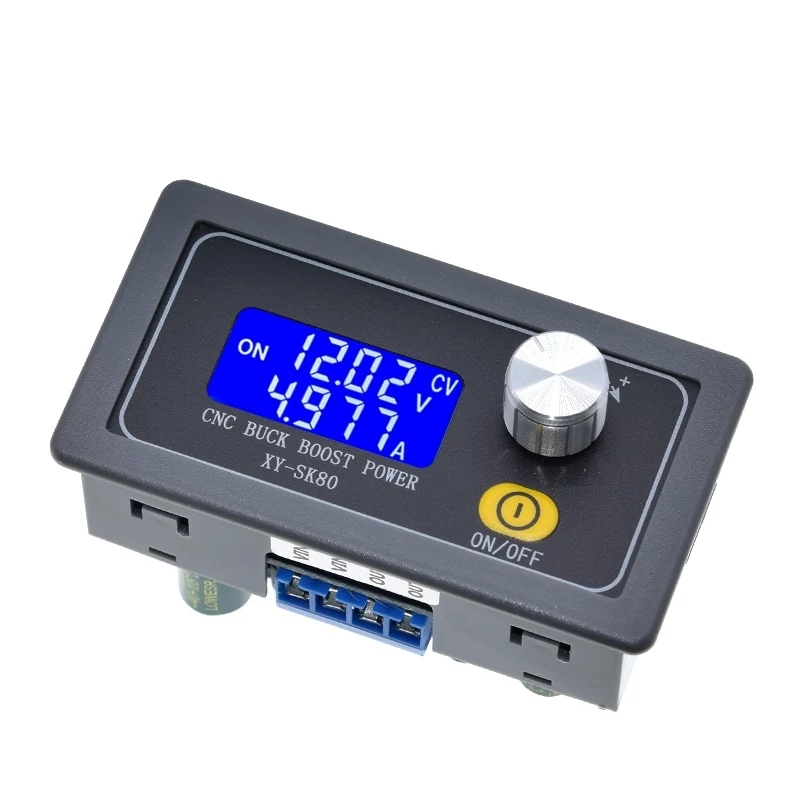

XY-SK80 DC-DC laboratóriumi tápfeszültség és fogyasztásmérő

Az XY-SK80 egy kompakt és nagy pontosságú DC-DC konverter modul, amely alkalmas széleskörű ipari és mérnöki projektekhez. Az áramkör lehetővé teszi a bemeneti feszültség növelését vagy csökkentését, valamint a kimeneti feszültség és áramerősség digitális beállítását, így számos alkalmazási területen megállja a helyét. A modul rendkívül megbízható hardver- és szoftvervédelmi mechanizmusokkal van ellátva, amelyek biztosítják a biztonságos és stabil működést.

Főbb jellemzők:

1. Digitális beállítás: A feszültség és áram digitálisan szabályozható, gyors és egyszerű kezelés, magas pontossággal.
2. Professzionális LCD kijelző: Átlátható és egyszerűen kezelhető felület, szinte tökéletes védelemmel ellátva.
3. Hardvervédelem:
   • Bemeneti fordított polaritás elleni védelem: Fordított csatlakozás esetén az eszköz nem károsodik.
   • Kimeneti rövidzárlat elleni védelem: Rövidzárlat esetén sem sérül a modul.
   • Kimeneti visszaáramlás elleni védelem: Közvetlenül csatlakoztatható akkumulátorhoz, nincs szükség külön dióda beépítésére.
4. Szoftvervédelem:
   • Túlfeszültség-védelem (OVP)
   • Túláram-védelem (OCP)
   • Teljesítményvédelem (OPP)
   • Hővédelem (OTP)
   • Alacsony feszültségvédelem (LVP)
5. Memorizált beállítások: Az alapértelmezett feszültség- és áramértékek beállíthatók különböző alkalmazásokhoz.
6. Zárási funkció: A beállított értékek lezárhatók a véletlen beállítások módosításának elkerülése érdekében.

Műszaki adatok:

• Bemeneti feszültség: DC6.0V-36V (LVP védelem: 4,7V alatt)
• Kimeneti feszültség: DC0.6V-36V
• Kimeneti áram: 0-5.100A
• Kimeneti teljesítmény: Természetes hőleadással 80W
• Feszültség pontosság: ±0,5% + 1 egység, felbontás: 0,01V
• Áramerősség pontosság: ±0,5% + 3 egység, felbontás: 0,001A
• Átalakítási hatékonyság: Kb. 88%
• Puha indítás: Igen
• Hővédelem: Aktiválás 100 °C-nál
• Működési frekvencia: 180 kHz
• Fordított polaritás elleni védelem: Igen
• Kimeneti visszaáramlás elleni védelem: Igen
• Rövidzárlat elleni védelem: Igen

Beállítások és kezelési útmutató:

• Beállítási interfész:

  • A kódoló gomb 3 másodpercig tartó megnyomásával léphet be a beállítási menübe.
  • A paraméterek forgatással állíthatók, rövid gombnyomással a módosítandó paraméter választható ki.
  • Maximális kapacitás, energia és működési idő beállítható.

• Zárási funkció:

  • A kódoló gomb 5 másodperces nyomva tartásával zárolható a feszültség és áram beállítás.
  • A zár feloldásához ismételten tartsa nyomva a gombot 5 másodpercig.

Felhasználási területek:

1. Általános DC-DC átalakítóként használható túlfeszültség, túláram és túlmelegedés elleni védelemmel.
2. Akkumulátortöltő rendszerekben.
3. Állítható feszültség- és áramforrásként mérnöki projektekhez.
4. Laboratóriumi tápegységként.

Az XY-SK80 modul egy megbízható és precíz eszköz, amely ideális választás mind a hobbi, mind a professzionális elektronikai projektekhez.
