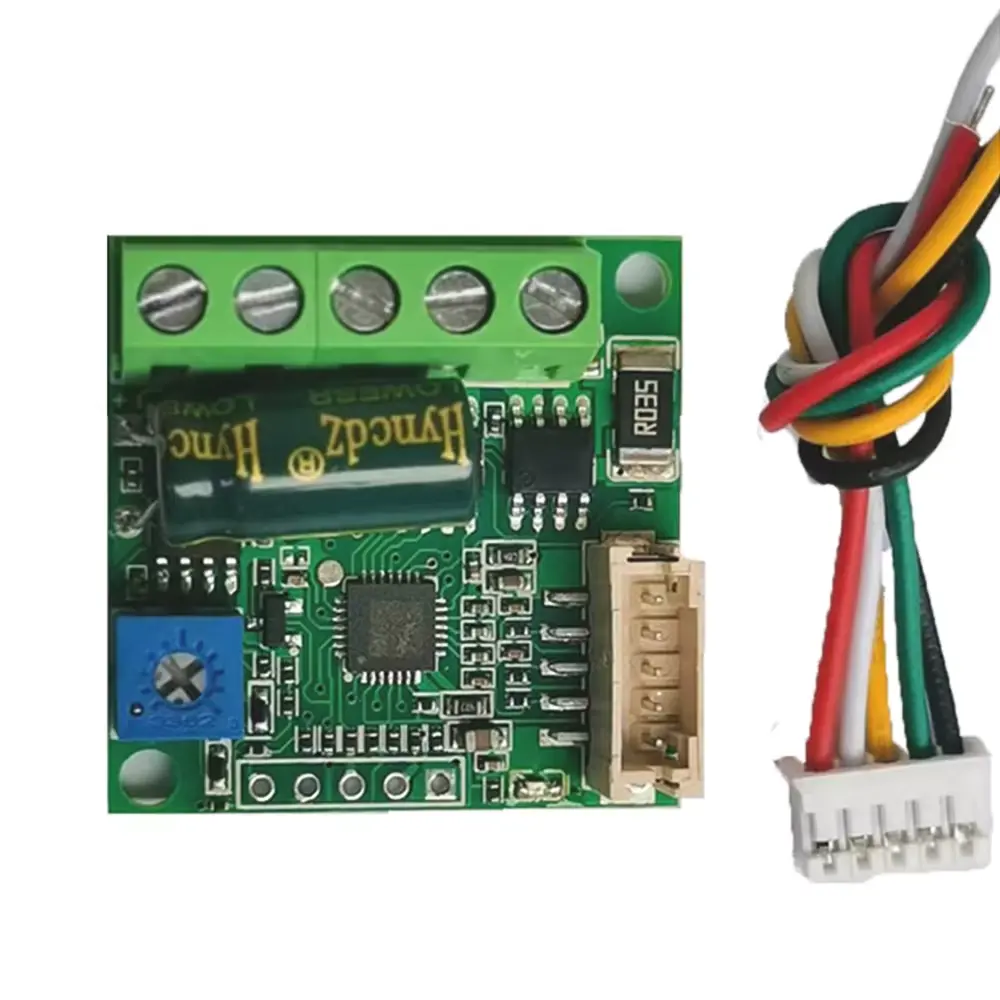

ZS-X12H BLDC Motor Vezérlő Modul – 6–28V DC, 0–100W

ZS-X12H BLDC Motor Vezérlő Modul – 6–28V DC, 0–100W, Hall-szenzoros, Fordulatszám-szabályzóval

A ZS-X12H típusú kefe nélküli (BLDC) motorvezérlő modul egy kompakt és sokoldalú fordulatszám-szabályzó panel, amely ideális 3 fázisú, Hall-érzékelővel ellátott BLDC motorokhoz, akár 100W teljesítményig. A modul támogatja a széles tápfeszültség-tartományt (6–28V DC), így könnyedén integrálható különböző feszültségű rendszerekbe, legyen szó 2 cellás Li-ion akkumulátorról vagy 24V-os ipari tápegységről.

Főbb jellemzők:

• Tápfeszültség: DC 6V – 28V

• Maximális teljesítmény: 100W

• Támogatott motor: 3-fázisú BLDC motor, Hall-szenzorral

• Maximális kimeneti áram: kb. 5A (hűtéstől függően)

• Sebességszabályzás: Potenciométerrel vagy PWM jellel

• Vezérlési mód: Zárt hurkú vezérlés (Hall-alapú visszacsatolás)

• Túláram- és túlmelegedés-védelem: Beépítve

• Modul mérete: kb. 60 × 45 × 25 mm

Funkciók részletesen:

⚙️ Hall-szenzoros BLDC motor támogatás

A ZS-X12H kizárólag olyan BLDC motorokkal működik, amelyek beépített Hall-szenzorral rendelkeznek (általában 3 vezetékes Hall kimenet). Ez lehetővé teszi a pontos sebességszabályzást és gyors válaszidőt, valamint stabil működést alacsony fordulaton is.

⚡ Fordulatszám-szabályozás kétféleképpen

• Beépített potenciométerrel: A mellékelt vagy ráforrasztható potméterrel manuálisan vezérelhető a motor fordulatszáma.

• PWM jellel (külső vezérlés): 1–10 kHz közötti 5V PWM jellel, pl. mikrokontrollerből (Arduino, STM32 stb.) dinamikusan vezérelhető a motor sebessége.
